Czy czujnik przemieszczenia laserowego FSD26 przekształca standardy inspekcji przemysłowej z precyzją na poziomie mikrona?

W dziedzinie precyzyjnej produkcji błąd wynoszący zaledwie 0,1 milimetrów może uczynić produkt bezużytecznym, a tradycyjne metody pomiaru często nie spełniają surowych wymagań współczesnego przemysłu. Nowo wprowadzony na rynek technologię Electronic Technology FuweiCzujnik przemieszczenia lasera FSD26zapewnia rewolucyjny przełom w inspekcji przemysłowej z ultra-wysoką dokładnością liniową ± 0,1% F.S. i powtarzalność do 2 μm.

Wyjątkowa wydajność, precyzyjne pomiar bez martwych punktów

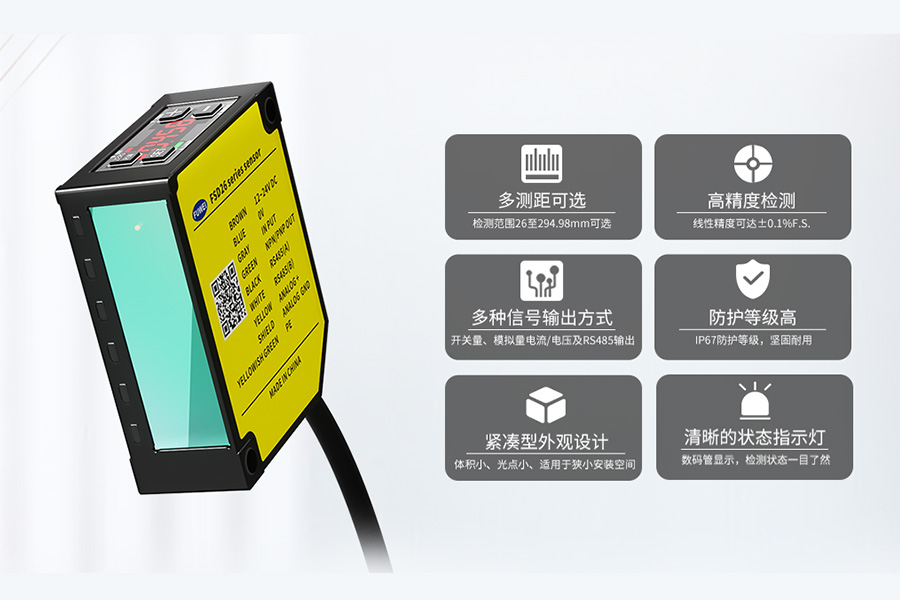

Seria FSD26 oferuje szeroki zakres pomiaru od 26 milimetrów do 294,98 milimetrów, obejmując potrzeby kontroli wszystkiego, od niewielkich elementów elektronicznych po duże części mechaniczne. Jego podstawowa zaleta polega na jego przełomowej dokładności pomiaru - dokładności liniowej tak wysokiej jak ± 0,1% F.S. W modelu FSD26-30-AR dokładność liniowa osiąga nawet ± 0,008 milimetrów.

Czujnik wykorzystuje czerwone źródło światła lasera 655 nm o średnicy plamki tak małej jak 80 × 180 μm (bliski koniec), w połączeniu z maksymalną częstotliwością próbkowania 3 KHz, umożliwiając dokładne przechwytywanie drobnych zmian przemieszczenia w ruchomych obiektach dużych prędkości. Niezależnie od tego, czy w czasie rzeczywistym monitorowanie pozostałych ilości materiału, czy precyzyjny pomiar lokaja podłoża, FSD26 zapewnia wiarygodne obsługę danych.

Kompaktowa konstrukcja, wyróżnia się w ograniczonych przestrzeniach

W ustawieniach przemysłowych przestrzeń instalacyjna jest często ograniczona. FSD26 ma kompaktową konstrukcję (60 × 50 × 22 mm) z całkowitą wagą zaledwie 120 gramów (w tym kabli), co czyni go lżejszym niż porównywalne produkty. Jego zminiaturyzowana konstrukcja umożliwia bezproblemową integrację z ograniczonymi przestrzeniami, takimi jak ramiona robotyczne i zautomatyzowane linie produkcyjne.

Ultra-mapiowa konstrukcja plamki światła na przedniej części czujnika umożliwia precyzyjny pomiar małych celów, osiągając wyjątkowo dobrze w zastosowaniach, takich jak wykrywanie głębokości wstawiania kolumn Precision Guide. Czterocyfrowy wyświetlacz LED w połączeniu z czterema przyciskami pozwala na wielofunkcyjne, proste ustawienia, zapewniające intuicyjne i wygodne działanie.

Wszechstronna wydajność, stabilna operacja w środowiskach przemysłowych

FSD26 oferuje wiele opcji wyjściowych sygnału, aby spełnić różnorodne wymagania dotyczące aplikacji przemysłowych:

Wyjście przełączające: NPN i PNP przełączalne, aby spełnić różne wymagania interfejsu PLC

Wyjście analogowe: prąd 4-20 mA lub napięcie 0-10 V wybierane do różnych systemów sterowania

Komunikacja cyfrowa: Interfejs RS485 (obsługujący protokół Modbus RTU) z możliwością adresowania sieci do monitorowania sieci wieloraskiej

W trudnych środowiskach przemysłowych FSD26 ma ocenę ochrony IP67, skutecznie opierając się wnikanie pyłu i wody. Przeszedł test wibracyjny 10-55 Hz i testowanie wstrząsu 50 g, utrzymując stabilną obsługę nawet w środowiskach o wysokiej wibracji, takich jak produkcja motoryzacyjna i przetwarzanie metali.

Szeroki zakres aplikacji, wszechstronne inteligentne wykrywanie

W dziedzinie automatyzacji przemysłowej FSD26 wykazuje silną zdolność adaptacyjną:

Materiał cewki Pozostał monitorowanie ilości: monitorowanie zmian średnicy cewki w czasie rzeczywistym w celu osiągnięcia precyzyjnej kontroli dostaw materiałowych

Wykrywanie loków podłoża: bardzo precyzyjny pomiar płaskości podłoża w celu zapewnienia jakości produktu

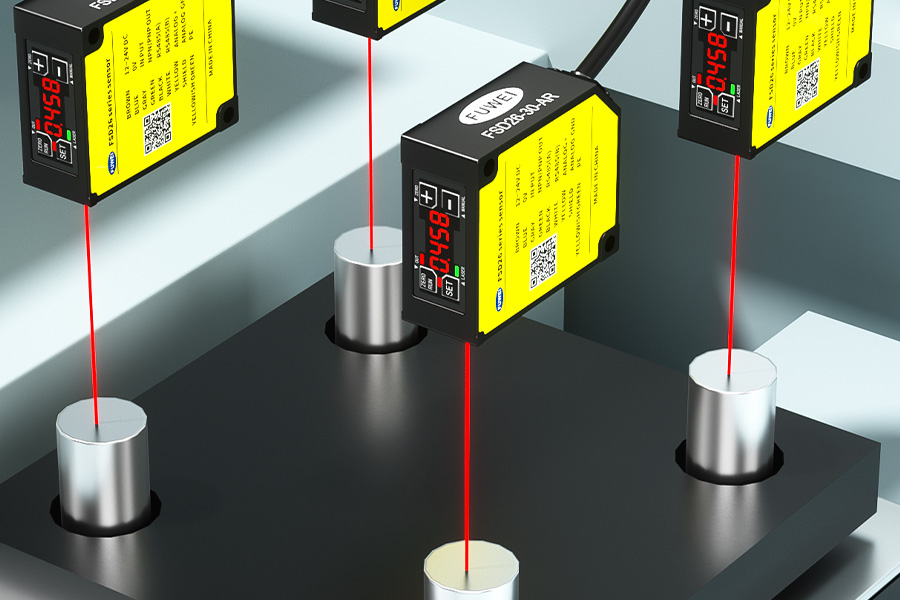

Przewodnik po pomiar głębokości wstawienia: Precyzyjna kontrola na poziomie mikrona dla precyzyjnych procesów montażu

Wykrywanie obecności produktu: niezawodnie identyfikuje wyjątkowo małe elementy na przenośnych pasach, aby zapobiec pominięciu inspekcji

Do zastosowań pomiaru grubości FSD26 może być stosowany w tandemie z inną jednostką, aby osiągnąć wykrywanie grubości bezkontaktowej poprzez zsynchronizowane pomiar. Kluczem jest upewnienie się, że wiązki światła z obu czujników są koncentryczne i wybór czujników laserowych z funkcją synchronizacji w celu uzyskania precyzyjnych wyników pomiaru.

Zorientowane na przyszłość oko przemysłowe

Czujnik laserowy FSD26 z elektroniki Fuwei na nowo definiuje standardy pomiaru przemieszczenia przemysłowego z precyzją na poziomie mikrona, kompaktową konstrukcją i solidną adaptacją środowiska. Integruje optykę precyzyjną, cyfrową przetwarzanie sygnałów i technologię ochrony przemysłowej, aby sprostać wyzwaniom związanym z dokładnością równoważenia, zakresu pomiaru i możliwości adaptacji środowiska, z którymi zmagają się tradycyjne czujniki.

W miarę postępu ERA przemysłowej 4.0 FSD26 stanie się kluczowym elementem wykrywania do osiągnięcia inteligentnej i elastycznej produkcji, zapewniając precyzyjne obsługę danych dla transformacji i aktualizacji produkcji. W dzisiejszym dążeniu do produkcji „zerowej”, Fuwei Electronics oświetla inteligentne oko kontroli jakości przemysłowej z precyzyjną technologią laserową.
