Udajny czujnik przemieszczenia laserowego-seria FSD22

Laserowa odległość Numer części czujnika pomiaru ： FSD22-400P-UI Odległość środka pomiaru ： 400 mm Zakres pomiaru ： ± 200 mm Powtarzalność ： 300 μm (odległość pomiaru od 200 do 400 mm) 800 μm (odległość pomiaru od 400 do 600 mm) Liniowość ： ± 0,3%F.S. (odległość pomiaru od 200 do 400 mm) ± 0,4%F.S. (Odległość pomiaru od 400 do 600 mm) Średnica wiązki ： Ok. Ø500 μm Wyjście sterujące ： PNP Napięcie zasilania ： 12 do 24 V DC ± 10%, Ripple P-P 10% lub mniej Wyjście napięcia analogowego ： Zakres wyjściowy: 0 do +5 V (przy alarm: +5.2 V) Wyjście prądu analogowego ： Zakres wyjściowy: 4 do 20 mA (w alardzie: 0mA) Czas reakcji ： Przełączalne między 1,5 ms / 5ms / 10 ms Ochrona ： IP67 Temperatura otoczenia ： -10 do +45 ° C (brak kondensacji rogi lub lukier), przechowywanie: -20 do +60 ° C Kabel: 0,2 mm2 5-rdzeniowy kabel kompozytowy, 2 mln długości

Czujnik odległości lasera Dystans Dystrybutor Zastosowany jest wysoki precyzyjny czujnik obrazu CMOS zastosowany w czujniku przemieszczenia, a nasz unikalny algorytm, który został użyty do kompleksowej dokładności przemieszczenia (1/100 mm) wyznaczającego odległość czujnika odblaskowego

Wyjście pnp laserowego czujnika zasięgu przemieszczenia Numer części: FSD22-200P-UI Odległość od środka pomiaru: 200 mm Zakres pomiarowy: ± 80 mm Liniowość: ± 0,3% FS Średnica wiązki: ø300μm Powtarzalność: 200μm Wyjście sterujące: PNP Napięcie zasilania: 12 do 24 V DC ± 10% Analogowe wyjście napięciowe: Zakres wyjściowy: 0 do +5 V (w przypadku alarmu: +5,2 V) Analogowe wyjście prądowe: Zakres wyjściowy: 4 do 20 mA (w przypadku alarmu: 0 mA) Czas reakcji: przełączany pomiędzy 1,5 ms / 5 ms / 10 ms Ochrona: IP67 Temperatura otoczenia: -10 do +45°C (niedopuszczalna kondensacja rosy ani oblodzenie), Przechowywanie: -20 do +60°C Kabel: 5-żyłowy kabel kompozytowy 0,2 mm2, długość 2 m

laserowy czujnik zakresu przemieszczenia pnp W czujniku przemieszczenia zastosowano precyzyjny czujnik obrazu CMOS oraz nasz unikalny algorytm, który zastosowano w czujnikach przemieszczenia. Niespotykana dotąd dokładność (1/100 mm) czujnika refleksyjnego ustawiającego odległość

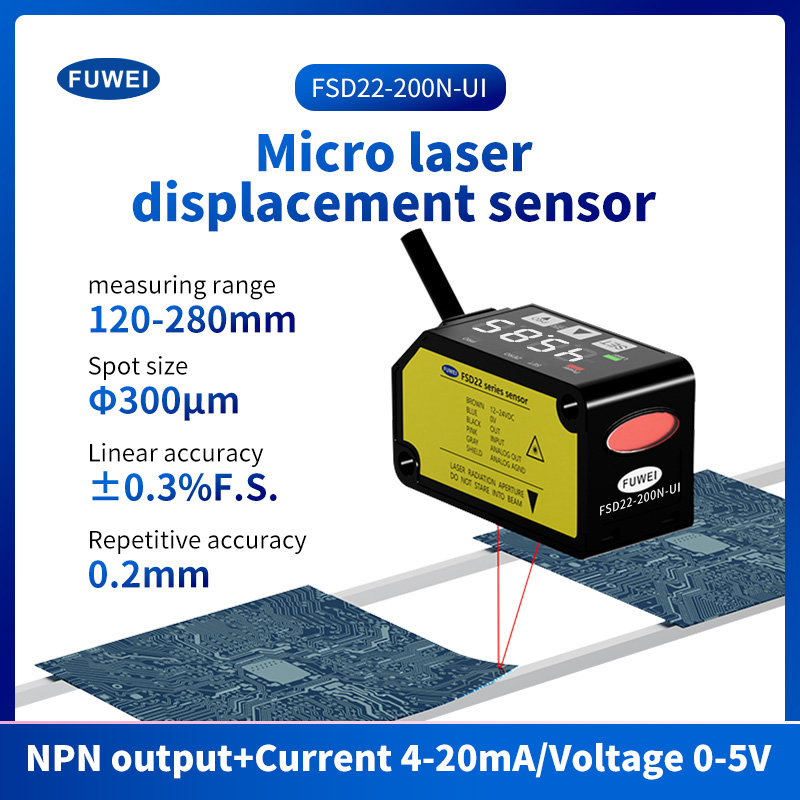

Typ CMOS Miniaturowy zakres zasięgu wysunięcia laserowego Numer części czujnika ： FSD22-200N-UI Odległość środka pomiaru ： 200 mm Zakres pomiaru ： ± 80 mm Liniowość: ± 0,3%F.S. Średnica wiązki ： Ø300 μm Powtarzalność ： 200 μm Wyjście sterujące ： NPN Napięcie zasilania ： 12 do 24 V DC ± 10% Wyjście napięcia analogowego ： Zakres wyjściowy: 0 do +5 V (przy alarm: +5.2 V) Wyjście prądu analogowego ： Zakres wyjściowy: 4 do 20 mA (w alardzie: 0mA) Czas reakcji ： Przełączalne między 1,5 ms / 5ms / 10 ms Ochrona ： IP67 Temperatura otoczenia ： -10 do +45 ° C (brak kondensacji rogi lub lukier), przechowywanie: -20 do +60 ° C Kabel: 0,2 mm2 5-rdzeniowy kabel kompozytowy, 2 mln długości

Laserowy zakres zasięgu czujnika Analog 4 ~ 20 mA 0-5 V Numer części ： FSD22-100N-UI Odległość środka pomiaru ： 100 mm Zakres pomiaru ： ± 35 mm Liniowość: ± 0,3%F.S. Średnica wiązki ： Ø120 μm Powtarzalność ： 100 μm Wyjście sterujące ： NPN Napięcie zasilania ： 12 do 24 V DC ± 10% Wyjście napięcia analogowego ： Zakres wyjściowy: 0 do +5 V (przy alarm: +5.2 V) Wyjście prądu analogowego ： Zakres wyjściowy: 4 do 20 mA (w alardzie: 0mA) Czas reakcji ： Przełączalne między 1,5 ms / 5ms / 10 ms Ochrona ： IP67 Temperatura otoczenia ： -10 do +45 ° C (brak kondensacji rogi lub lukier), przechowywanie: -20 do +60 ° C

Czujnik zakresu przemieszczenia laserowego Mały rozmiar, mały punkt oświetlenia; Dokładność wysokiej wykrywania, ultra-wysokie opłacalne; jednocześnie z przełączaniem i analogowym podwójnym wyjściem; Różnorodne funkcje trybu detekcji można zastosować do większej liczby aplikacji Top Design ma duży wskaźnik wyjściowy, bardziej intuicyjny: wyraźny i jasny biały cyfrowy wyświetlacz rurki, bardziej wysokiej klasy: klawisz membrany, łatwy do skonfigurowania operacji jest wygodny; aluminiowa skorupa stopowa, solidna i trwała.

Laserowe odległość czujnik Mały rozmiar, małe miejsce; Wysoka dokładność wykrywania i wysoki wskaźnik ceny; Wyjścia podwójne i wyjścia analogowe. Wiele trybów wykrywania dla większej liczby aplikacji. Duży wskaźnik wyjściowy na górze dla lepszej wizualizacji; I Wysokiej klasy wyświetlacz z jasną białą cyfrową rurką; Keypad membrany dla łatwego działania i konfiguracji. Przyciski membranowe dla łatwego działania i konfiguracji. Aluminiowe obudowy dla nierówności i trwałości.

high precision laser displacement range sensor Designed for industrial applications demanding sub-micron accuracy, our high precision laser displacement range sensor delivers unparalleled stability with 10μm resolution for ultra-fine measurement tasks. Leveraging advanced laser triangulation technology, this sensor ensures reliable detection of minute displacements, surface profiles, and dimensional variations in real time.
