Charakterystyka produktu:
Zakres pomiarowy: 60-110mm
Tryb wyjściowy: z ilością przełączników, prąd 4-20mA
Dokładność liniowości: typ o wysokiej precyzji: ± 0,1% pełnej skali (60-110mm)
Powtarzalność: 60um
Rozdzielczość: 30um
Rozmiar plamki: Φ0,5 mm przy 85 mm
Czas reakcji: 2 ms/16 ms/40 ms
Odporność na światło otoczenia: światło żarowe ≥ 3000 luksów
Panel operacyjny: cyfrowy wyświetlacz OLED
Dryft temperaturowy: ±0,02% FS/°C
Adokładne możliwości pomiaru
Precyzyjne czujniki CMOS i unikalne algorytmy o bardzo wysokiej dokładności liniowej umożliwiają pomiar bezdotykowy i wolny od zużycia.
Treść wykrywania:
Mała plamka lasera
Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.
Potężne funkcje operacyjne
Potężne funkcje operacyjne: bogate opcje zakresu i precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.
Wyświetlacz cyfrowy
Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.
IP67
Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. Do otworu montażowego wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N·m.
Wygodny montaż
Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.
Obsługuje polaryzację NPN/PNP
Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.
Panel operacyjny i funkcje:

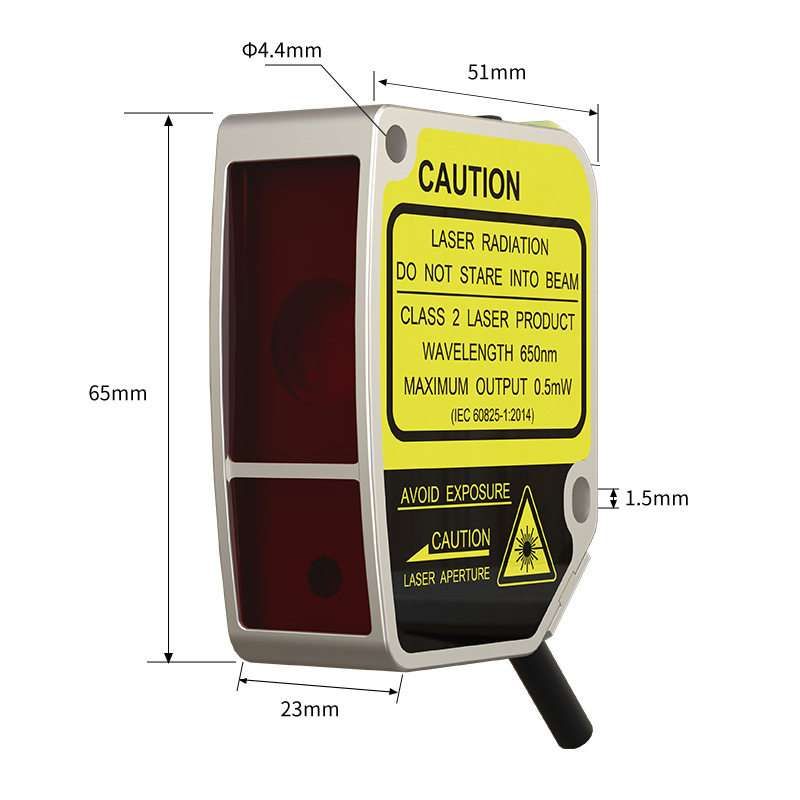

Rozmiar produktu:
Wytyczne dotyczące okablowania:
Specyfikacja:

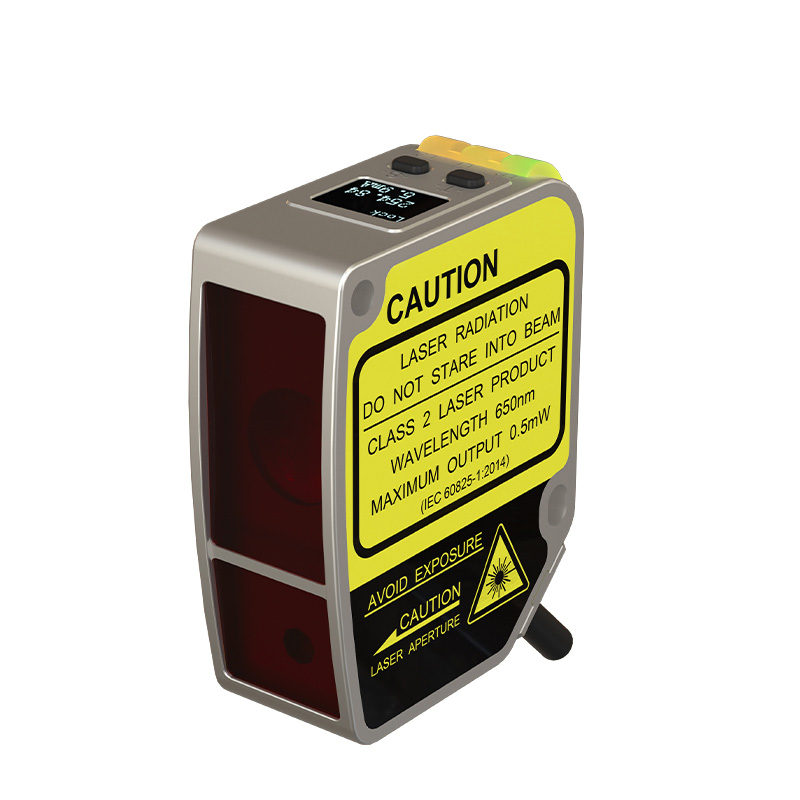

| Laserowy czujnik przemieszczenia z cyfrowym wyświetlaczem |
|||
|
Numer części Wyjście 4...20mA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
| Pomiar odległości od środka |
30 mm |
50mm |
85 mm |
| Skala |
±5 mm |
±15mm |
±25mm |
| Pełny zakres (FS) |
10mm |
30 mm |
50mm |
| Rozmiar plamki świetlnej |
Φ0,5 mm @ 30 mm |
Φ0,5 mm przy 50 mm |
Φ0,5 mm przy 85 mm |
| Rezolucja |
2,5 um przy 30 mm |
10um@50mm |
30um@85mm |
| Powtarzane stabilnie①②③ |
5um |
20um |
60um |
| Dryft temperaturowy |
±0,08% pełn./°C |
±0,02% pełn./°C |
±0,04% pełn./°C |
| Dokładność liniowa①② |
Proszę zapoznać się ze specyfikacją konkretnych modeli |
||
| Napięcie zasilania |
RS-485:10...30VDC;4...20mA:12...24VDC |
||
| Wczytaj obecną |
200mA |
||
| Spadek napięcia |
<2,5 V |
||
| Typ źródła światła |
Czerwony laser (650nm); Poziom lasera: klasa 2 |
||
| Wymiar |
65*51*23mm |
||
| Wyjście 1 |
Wartość cyfrowa: RS-4S5 (obsługa protokołu ModBus); Analogowa: 4...20 mA (rezystancja obciążenia <390 Ω) |
||
| Wyjście 2 |
Wartość przełącznika: PUSH-PULL/NPN/PNP NO/NC Możliwość ustawienia |
||
| Czas odpowiedzi |
Możliwość ustawienia 2 ms, 16 ms, 40 ms |
||
| Wskaźnik |
Wskaźnik zasilania:Zielona dioda LED; Wskaźnik ruchu:Żółta dioda LED; Wskaźnik alarmu: żółta dioda LED |
||
| Wyświetlacz |
Wyświetlacz OLED (rozmiar: 14*10,7 mm) |
||
| Wbudowana funkcja④ |
•Ustawianie adresu urządzenia podrzędnego i szybkości portu •Ustawianie zera •Autotest produktu •Ustawianie wyjścia •Zapytanie o parametry •Ustawianie średniej •Ustawienia mapy analogowej •Uczenie pojedynczego punktu •Uczenie okna •Domyślne ustawienia fabryczne |
||
| Obwód ochronny⑤ |
Zwarcie, odwrotna polaryzacja, zabezpieczenie przed przeciążeniem |
||
| Środowisko usług |
Temperatura pracy: -10...+50®C; Temperatura przechowywania: -20...+70°C Wilgotność otoczenia: 35...85%RH (bez kondensacji) |
||
| Przeciw światłu otoczenia |
Światło żarowe: <3000 luksów |
||
| Poziom zabezpieczeń |
IP67 |
||
| Materiał |
Housmg:aluminium;osłona obiektywu:PMMA Panel wyświetlacza: PC |
||
| Odporny na wibracje |
10...55 Hz Podwójna amplituda 1 mm, 2 godziny każda dla kierunku X, XZ |
||
| Impuls znika |
500 m/s2 (około 50 G), 3 razy dla każdego kierunku X, Y, Z |
||
| Sposób połączenia |
Kabel PVC o długości 2 m, 5 pinów/4 pinów (5 pinów: wyjście RS-485; 4 piny: wyjście analogowe) |
||

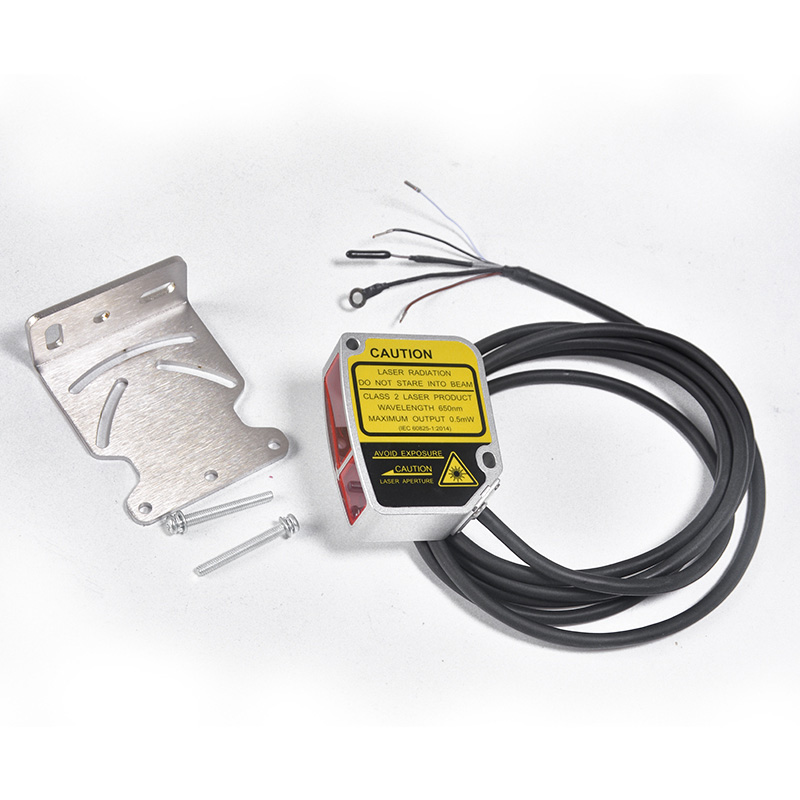

| Akcesoria |
Śruba (M4X35mm) X2, nakrętka X2, podkładka X 2, wsporniki montażowe, Instrukcja obsługi |
||
| Uwaga: |
|
|
|
|
①Warunki testowe:dane standardowe przy 23 ± 5°C;napięcie zasilania 24VDC;30 minut rozgrzewania przed testem; Okres próbkowania 2 ms; Średnie czasy próbkowania 100; Standardowy obiekt wykrywający 90% białej karty |
|||
| ②Dane statystyczne są zgodne z 3 |
|||
| ③Dokładność powtarzania: środowisko 23 ± 5°C^。％ biała karta współczynnika odbicia, 100 wyników danych testowych |
|||
| ④Adres urządzenia podrzędnego, ustawienie szybkości transmisji tylko dla serii RS-485 |
|||
| ⑤ Obwód ochronny tylko dla wyjścia przełączającego |
|||
