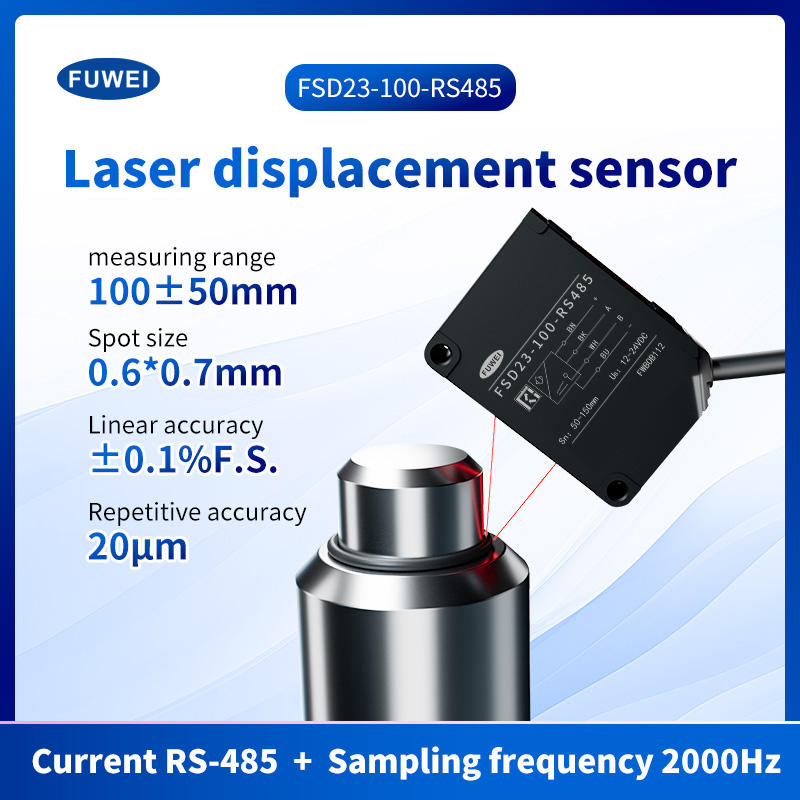

Laserowy czujnik pomiaru przemieszczenia

Model:FSD23-100-RS485

Precyzyjny czujnik CMos z unikalnymi algorytmami. Bardzo wysoka dokładność liniowa umożliwiająca bezkontaktowe i wolne od zużycia pomiary.

Bardzo precyzyjny wyświetlacz cyfrowy Laserowy czujnik odległości przemieszczenia

Charakterystyka produktu:

Numer części: FSD23-100-RS485

Odległość od środka pomiaru: 35 mm

Zakres pomiarowy: ± 15 mm

Liniowość: ± 0,1% FS

Powtarzalność: 6μm

Wyjście sterujące: NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V)

Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64, Odległość pomiaru: Środek zakresu, Obiekt testowany: Biała ceramika

Analogowe wyjście napięciowe: wyjście 0-10 V, impedancja wyjściowa 100 Ω Analogowe wyjście prądowe: wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω

Ochrona: IP67

Temperatura pracy/wilgotność: -10 ~ 50⁰C / 35 ~ 85% RH bez zacieków i kondensacji


Precyzyjne możliwości pomiarowe

Precyzyjny czujnik CMoS z unikalnymi algorytmami. Bardzo wysoka dokładność liniowa umożliwiająca bezkontaktowe i wolne od zużycia pomiary.

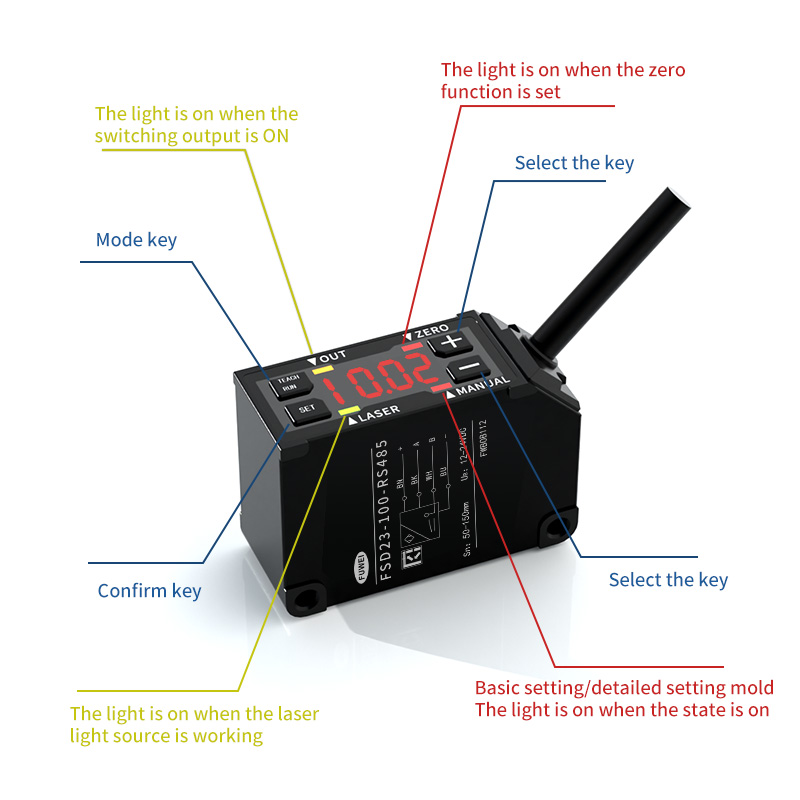

Wprowadzenie do panelu:



Wysoka rozdzielczość 6,0 um

Łatwość obsługi i precyzyjny pomiar o rozdzielczości do 6,0 um oraz cyfrowy wyświetlacz LED sprawiają, że jest on przydatny w różnych zakładach produkcyjnych na całym świecie




Wyświetlacz cyfrowy

Łatwo jest sprawdzić wielkość przemieszczenia i jednocześnie ją ustawić.



Konstrukcja o stopniu ochrony IP67

Dzięki klasie ochrony lP67 można go używać nawet w środowiskach o dużej wilgotności i zapyleniu. W otworze montażowym zainstalowana jest metalowa wkładka, którą można mocno dokręcić obwodowo obwodowo z momentem obrotowym 0,8 Nm.



Łatwe do zainstalowania

Wszystkie funkcje sterownika są zintegrowane z czujnikiem, dzięki czemu nie ma potrzeby instalowania osobnego sterownika, co pozwala zaoszczędzić miejsce.



Obsługiwana jest polaryzacja NPN/PNP

Przełączając przycisk, można zastosować polaryzację NPN/PNP do jednego produktu, co zmniejsza liczbę rejestracji w celach serwisowych i konserwacyjnych.

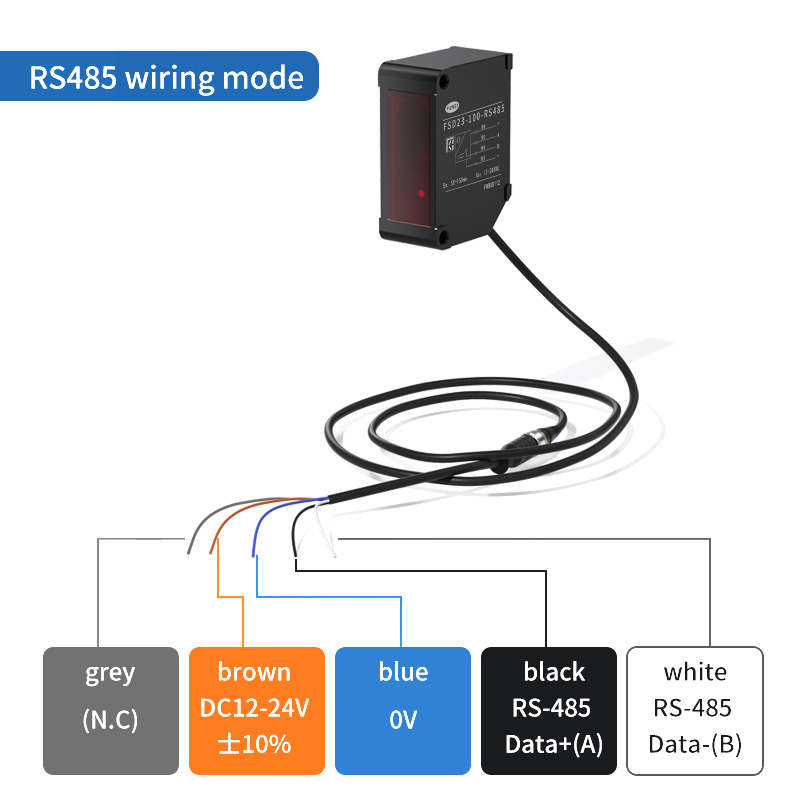

Okablowanie analogowe:

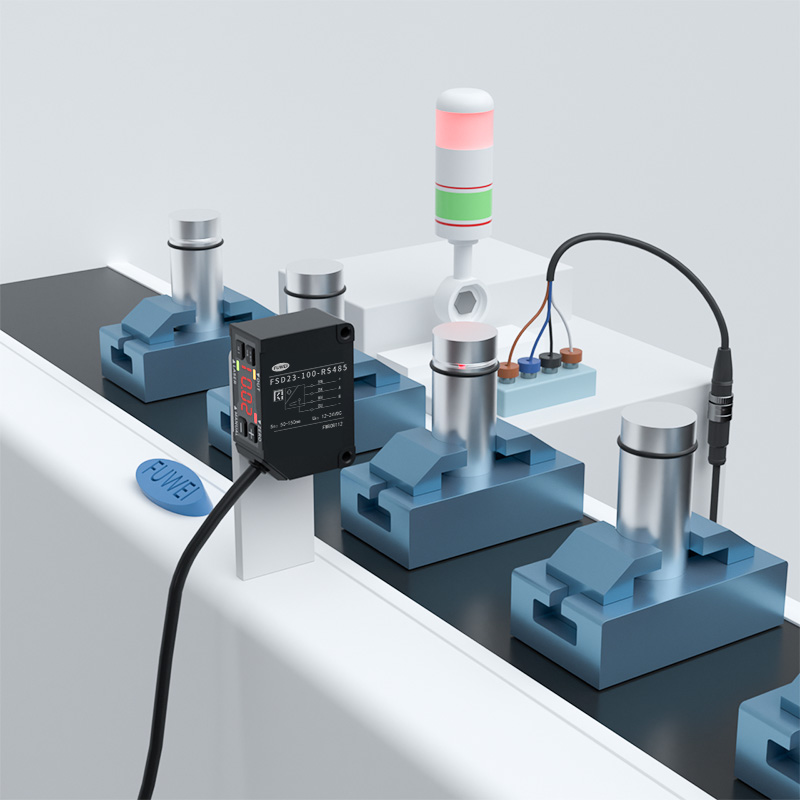

Prezentacja aplikacji:

Pomiar odległości chwytaka

Wykrywanie położenia igły dozującej

Monitorowanie wysokości deski

Automatyczna kontrola wysokości palnika

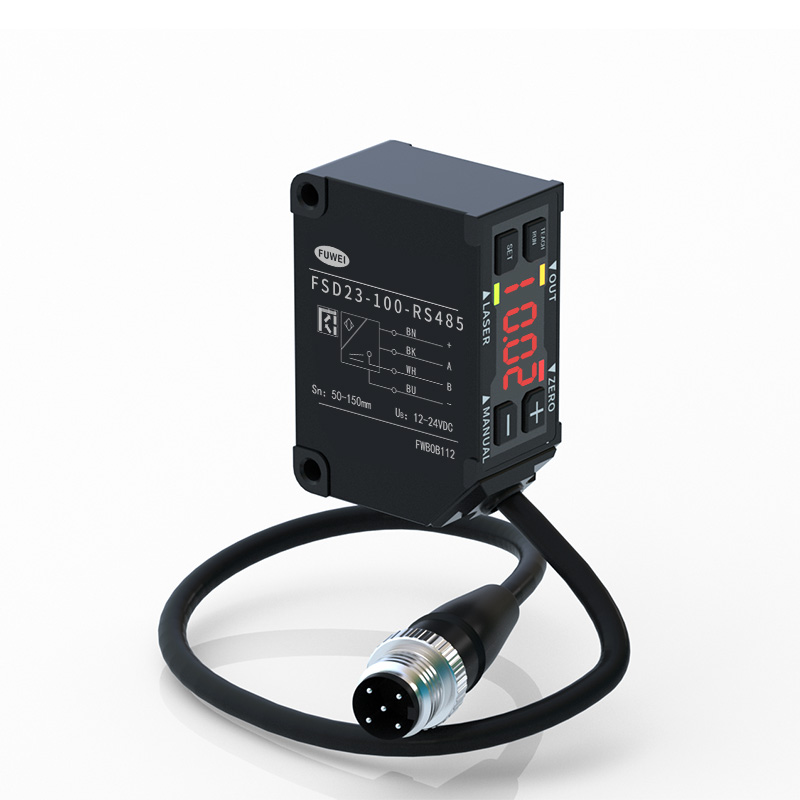

Wyświetlacz produktu:

Wymiary produktu:


Tryby i podstawowe operacje:

Jak przełączać się pomiędzy trybami

Naciśnij raz przycisk „ZERO/RUN”, aby powrócić do trybu wykrywania. Gdy wskaźnik „MANUAL” znajduje się w trybie ustawień podstawowych lub trybie ustawień szczegółowych, lampka kontrolna jest włączona.


Jak ustawić wartość parametru

Przyciski „+” i „Jeden”: Ustaw wybór elementów. Regulacja ustawionej wartości. Przycisk ZERO/RUN: Naciśnij raz, aby wrócić do trybu wykrywania.








Dane techniczne:

Numer części

Prąd analogowy

4-20 mA

FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA

Napięcie analogowe

0-10 V

FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
Komunikacja RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Typy kablowe - komunikacja 485
/
/
/
FSD23-150-RS485

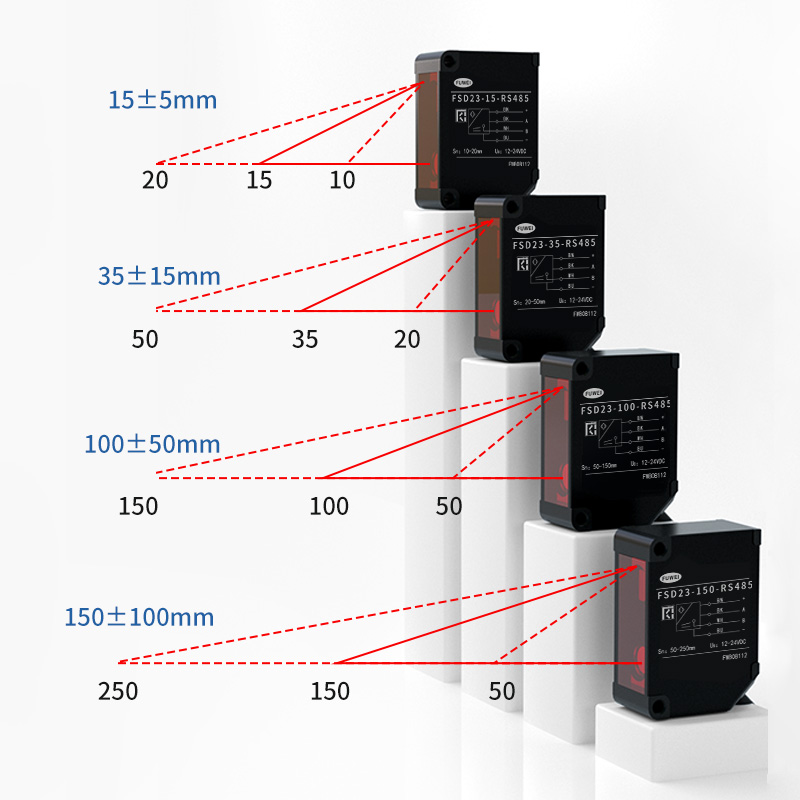

Środek zakresu pomiarowego
15mm
35mm
100mm
150mm
Zakres pomiaru
±5 mm
±15 mm
±50 mm
±100mm
Źródło światła
Średni. Długość fali
Czerwona dioda laserowa (długość fali 650nm)
Maks. moc wyjściowa
390 µW
1mW
Klasa lasera
IEC/JIS
Klasa 1
Klasa 2
FDA
KLASA I
KLASA II
Rozmiar plamki*1
0,5 * 0,7 mm
0,45*0,80 mm
0,6 * 0,7 mm
0,5 * 0,55 mm
Liniowość
±0,1% pełnej skali
±0,1% pełnej skali
±0,1% pełnej skali
±0,5% pełnej skali
Powtarzalność*2
1μm
6μm
20μm
60μm
Okres próbkowania
500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO
Dryft temperaturowy (wartość typowa)
±0,02% pełnej skali/⁰C
±0,02% pełnej skali/⁰C
±0,05% pełnej skali/⁰C
±0,08% pełnej skali/⁰C
Wskaźnik

Wskaźnik laserowy: Zielony / Wskaźnik resetowania zera: Czerwony

Wskaźnik wyjścia: pomarańczowy / wskaźnik trybu: czerwony

Wejście MF (wielofunkcyjne).
Laser wyłączony, nauczanie, próbkowanie i zatrzymanie, jeden strzał, resetowanie zera
Wyjście sterujące
NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V)
Obecne zużycie
maks. 70 mA
Prąd analogowy
Wyjście 4-20mA, dopuszczalna rezystancja obciążenia poniżej 300Ω
Napięcie analogowe
Wyjście 0-10 V, impedancja wyjściowa 100 Ω
Obwód ochronny
Ochrona przed odwrotnym podłączeniem, ochrona nadprądowa
Kategoria ochrony
IP67 łącznie z częścią przyłączeniową
Temperatura pracy/wilgotność.
-10 ~ 50⁰C / 35 ~ 85% RH bez zamarzania i kondensacji
Temperatura przechowywania/wilgotność.
-20 ~ 60⁰C / 35 ~85%/wilgotność względna
Natężenie oświetlenia otoczenia
Światło słoneczne: maks. 20 000 lx. / Żarówka: maks. 3000 lx.
Odporność na wibracje
10 ~ 55 Hz, podwójna amplituda 1,5 mm, X, Y, Z przez 2 godziny
Odporność na wstrząsy
500mm/s2 (ok. 50G) X,Y,Z 3 razy każdy
Materiał
Aluminium
Waga
Około. 60g
Specyfikacje opierają się na stanie, chyba że wskazano inaczej: Temperatura otoczenia: 23⁰C,
Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64,Odległość pomiaru:Środek zakresu, Obiekt testowany: Biała ceramika
*1 Zdefiniowano przy sile środkowej 1/e2 (13,5%) w środku. Może występować światło wyciekające o innym rozmiarze niż określony. Czujnik może
może mieć wpływ obecność silnie odblaskowego obiektu w pobliżu obszaru detekcji.
*2 512 czasu uśredniania

Mały wzrost i duża funkcjonalność

Różnorodne podstawowe korzyści funkcjonalne do Twojego użytku
