Charakterystyka produktu:
Numer części ： FSD23-150-RS485
Odległość środka pomiaru ： 35 mm
Zakres pomiaru ： ± 15 mm
Liniowość: ± 0,1%F.S.
Powtarzalność ： 6 μm
Wyjście sterujące ： NPN/PNP MAX.100MA/DC30V ((napięcie resztkowe 1,8 V maks.)
Napięcie zasilania ： 24 VDC, okres próbkowania: 500 μs, uśrednianie: 64, odległość pomiaru: środek zasięgu, obiekt testowy: Biała ceramika
Wyjście napięcia analogowego ： Wyjście 0-10 V, impedancja wyjściowa 100ωAnalog prąd wyjściowe ： Wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω
Ochrona ： IP67
Temperatura operacyjna / humid.-10~50⁰C / 35 ~ 85% RH bez zmysłów lub kondensacji
Specyfikacje:
| Numer części |
Prąd analogowy 4-20MA |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
Napięcie analogowe 0-10 V. |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
|
| Komunikacja RS-485 |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
/ |
|
| Komunikacja typerów kablowych-485 |
/ |
/ |
/ |
FSD23-150-RS485 |
|
| Centrum pomiaru |
15 mm |
35 mm |
100 mm |
150 mm |
|
| Zakres pomiaru |
± 5 mm |
± 15 mm |
± 50 mm |
± 100 mm |
|
| Źródło światła |
Średni. Długość fali |
Czerwona dioda laserowa (długość fali 650 nm) |
|||
| Max. moc wyjściowa |
390 μW |
1ww |
|||
| Klasa laserowa |
IEM/jego |
Klasa 1 |
Klasa 2 |
||
| FDA |
Klasa I. |
Klasa II |
|||
| Rozmiar miejsca*1 |
0,5*0,7 mm |
0,45*0,80 mm |
0,6*0,7 mm |
0,5*0,55 mm |
|
| Liniowość |
± 0,1% F.S. |
± 0,1% F.S. |
± 0,1% F.S. |
± 0,5% F.S. |
|
| Powtarzalność*2 |
1 mm |
6 μm |
20 mm |
60 mm |
|
| Okres próbkowania |
500ms / 1000ms / 2000ms / 4000ms / auto |
||||
| Dryf temperatury (typowa wartość) |
± 0,02% F.S./⁰c |
± 0,02% F.S./⁰c |
± 0,05% F.S./⁰c |
± 0,08% F.S./⁰c |
|

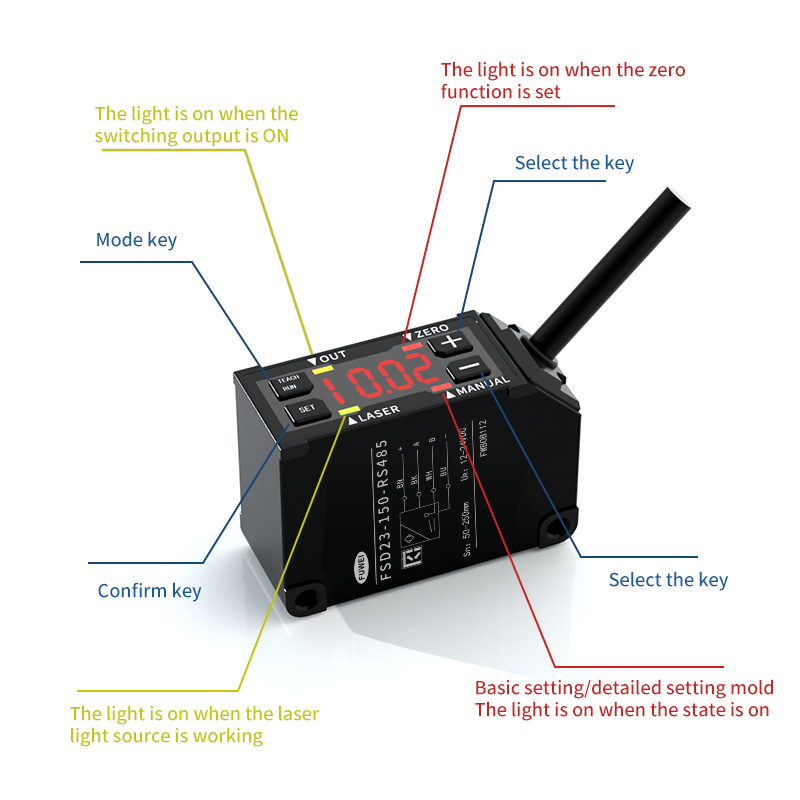

| Wskaźnik |
Wskaźnik lasera: Zielony / zerowy wskaźnik resetowania: czerwony Wskaźnik wyjściowy: Orange / tryb Wskaźnik: czerwony |
||||
| Wejście MF (wiele funkcji) |
Laser Off, Learning, Samp & Hold, One Shot, Zero Reset |
||||
| Wyjście kontrolne |
NPN/PNP MAX.100MA/DC30V ((napięcie resztkowe 1,8 V maks.) |
||||
| Bieżąca konsumpcja |
70 mA MAX. |
||||
| Prąd analogowy |
Wyjście 4-20mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω |
||||
| Napięcie analogowe |
Wyjście 0-10 V, impedancja wyjściowa 100 Ω |
||||
| Obwód ochrony |
Ochrona odwrotnego połączenia, nad obecną ochroną |
||||
| Kategoria ochrony |
IP67, w tym część połączenia |
||||
| Temperatura operacyjna/Humid. |
-10 ~ 50⁰c / 35 ~ 85% RH bez zmysłów lub kondensacji |
||||
| Temperatura przechowywania/Humid. |
-20 ~ 60⁰C / 35 ~ 85% / RH |
||||
| Oświetlenie otoczenia |
Światło słoneczne: 20 000 lx Max. / Lampa żarowa: maksymalnie 3000 lx. |
||||
| Odporność na wibracje |
10 ~ 55 Hz, podwójna amplituda 1,5 mm, x, y, z przez 2 godziny |
||||
| Odporność na wstrząs |
500 mm/s2 (ok. 50 g) x, y, z 3 razy każdy |
||||
| Tworzywo |
Aluminium |
||||
| Waga |
Ok. 60G |
||||
| Specyfikacje są oparte na stanie, chyba że określono inaczej: temperatura otoczenia: 23⁰C, |
|||||
| Napięcie zasilania: 24 VDC, okres próbkowania: 500 μs, uśrednianie: 64, odległość pomiaru: środek zasięgu, obiekt testowy: Biała ceramika |
|||||
| *1 zdefiniowane z wytrzymałością środkową 1/E2 (13,5%) w środku. Może występować lekkie światło inne niż określony rozmiar miejsca. Czujnik może |
|||||
| dotknij, gdy znajduje się bardzo odblaskowy obiekt zbliżony do obszaru wykrywania. |
|||||
| *2 512 czas uśredniania |
|||||
Mały wzrost i silna funkcjonalność
Różnorodne podstawowe korzyści funkcjonalne do użytku
