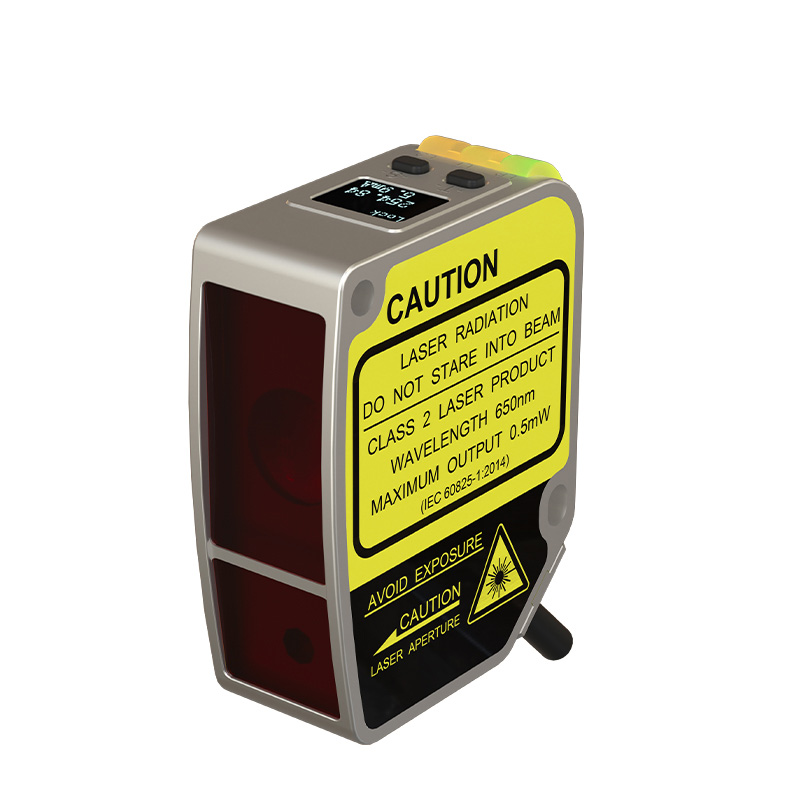

Laserowy czujnik przemieszczenia

Charakterystyka produktu:

Skala:150-1000 mm

Tryb wyjściowy:z ilością przełączników i prądem 4-20mA

Dokładność liniowości:standard: ± 0,6% pełnej skali

Rezolucja:50um przy 150mm; 2 mm na 1000 mm

Rozmiar plamki:Φ3mm przy 1000mm

Czas odpowiedzi:Można ustawić 2 ms/16 ms/40 ms

Potężne funkcje operacyjne

Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.

Możliwość dokładnego pomiaru

Precyzyjne czujniki CMOS i unikalne algorytmy o ultrawysokiej dokładności liniowej umożliwiają pomiar bezdotykowy i wolny od zużycia.

Może komunikować dane z urządzeniami wyższego poziomu, takimi jak PLC

Za pomocą interfejsu RS-485 można podłączyć do 32 czujników (każdy czujnik ma inny adres ustawiany osobno), wysyłając komunikaty żądań ze sterownika PLC i zwracając wartości pomiarowe.

Mała plamka lasera

Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.

Elastyczne metody wyjściowe

Elastyczny tryb wyjściowy: wbudowane wyjście przełączające (NPN/PNP/PULL-PUSH) + wyjście analogowe 4,20 mA lub RS-485 i obsługuje protokół MODBUS, bez konieczności łączenia się ze sterownikiem, pracując niezależnie, czy jest to sterownik PLC, czy przemysłowy komputera, można go łatwo podłączyć bezpośrednio.

Wyświetlacz cyfrowy

Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.

IP67

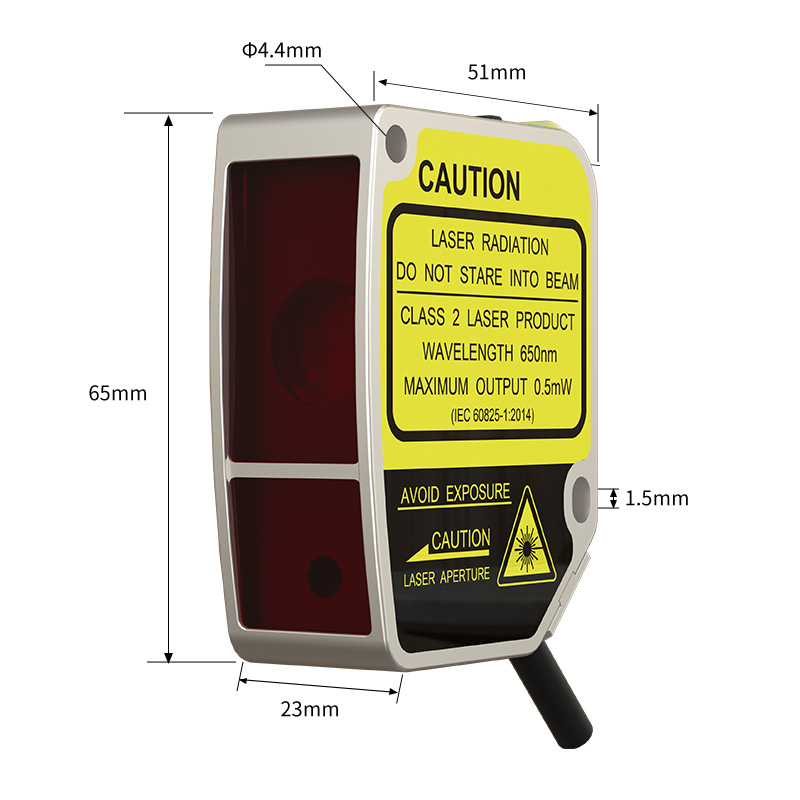

Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. Do otworu montażowego wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N · m.

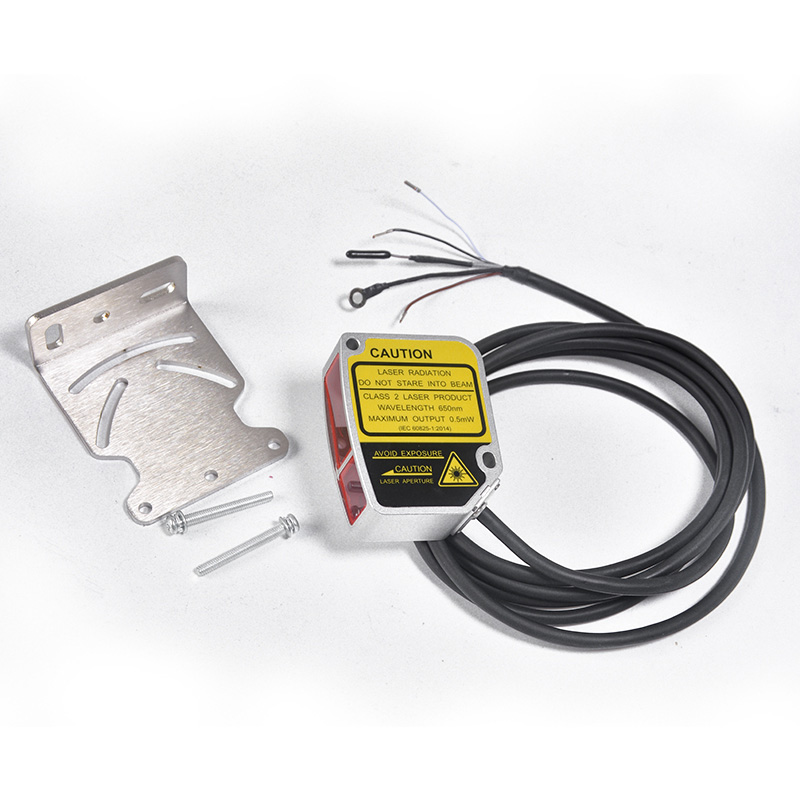

Wygodny montaż

Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.

Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.

Specyfikacja:

Skala:

 150-1000 mm

Pełny zakres (FS):

850mm

Rozmiar plamki świetlnej:

Średnia 3 mm @ 1000 mm

Typ standardowy: dokładność liniowa:

+0,6% FS.

Typ o wysokiej precyzji: precyzja liniowa:

150–450 mm: +0,3% FS.

450-1000 mm: +0,6% pełnej skali

Dokładność powtórzeń①②:

100um@150mm

520um@500mm

4000um@1000mm

Rezolucja:

50um@150mm

2000um@1000mm
