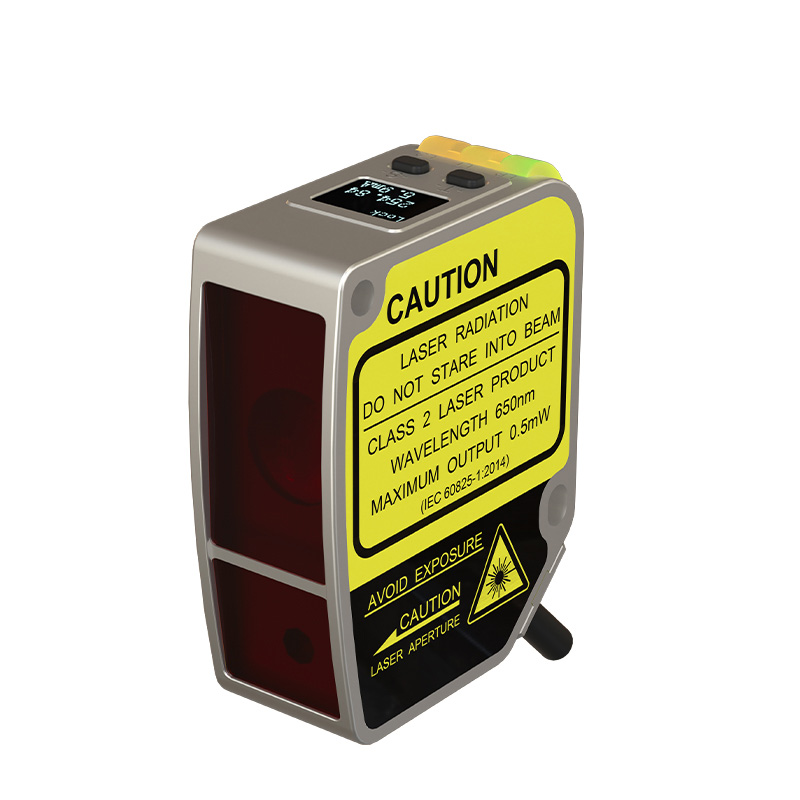

Czujnik pomiaru przemieszczenia

Charakterystyka produktu:

Zakres pomiarowy: 25-35mm

Tryb wyjścia: z przełączaniem, prąd 4-20mA

Dokładność liniowości: ±0,4% pełnej skali (25-35mm)

Powtarzalność: 5um

Rozdzielczość: 2,5um

Rozmiar plamki: Φ0,5 mm przy 30 mm

Czas reakcji: można ustawić 2 ms/16 ms/40 ms

Odporność na światło otoczenia: światło żarowe ≥ 3000 luksów

Panel operacyjny: cyfrowy wyświetlacz OLED

Dryft temperaturowy: ±0,02% FS/°C

Możliwość dokładnego pomiaru

Precyzyjne czujniki CMOS i unikalne algorytmy o bardzo wysokiej dokładności liniowej umożliwiają pomiar bezkontaktowy i wolny od zużycia.

Mała plamka lasera

Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.

Potężne funkcje operacyjne

Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.

Wyświetlacz cyfrowy

Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.

IP67

Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. Do otworu montażowego wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N·m.

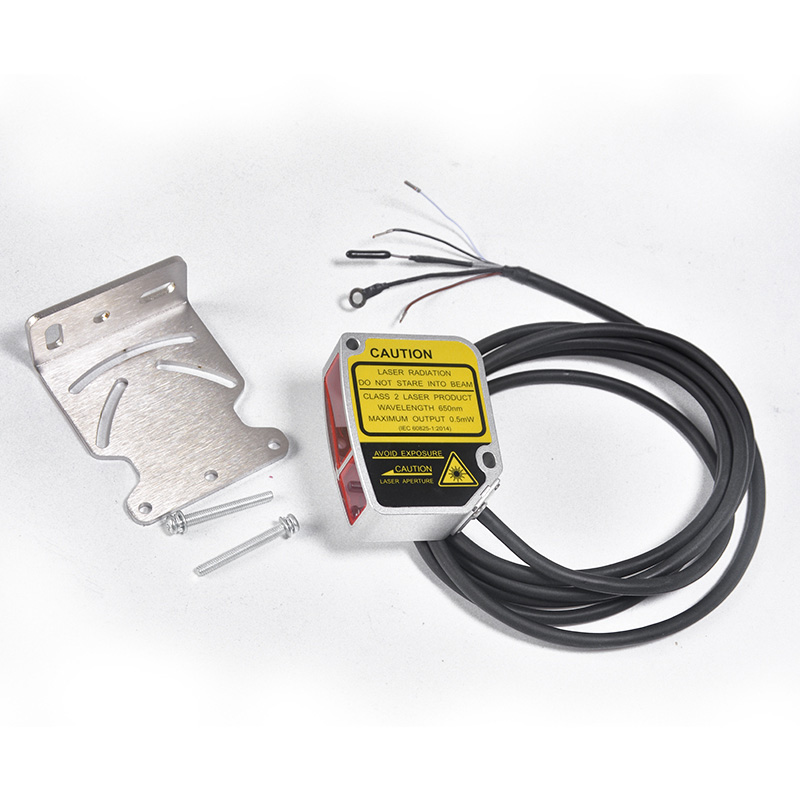

Wygodny montaż

Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.

Obsługuje polaryzację NPN/PNP

Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.

Specyfikacja

Zmierz odległość od środka:30mm

Skala:5mm

FS.:10 mm

Liniowość:Typ standardowy:RS485:±0,3% FS.; 4-20 mA: +0,4% pełnej skali

                 Typ o wysokiej precyzji:RS485:+0,1% pełnej skali: 4–20 mA:+0,1% pełnej skali

Napięcie zasilania:RS-485: 10...30VDC: 4...20mA: 12...24VDC

Pobór energii:<700mW

OBCIĄŻENIE:200mA

Spadek ciśnienia:<2,5 V

Źródło światła:Czerwony laser (650nm); Poziom lasera: klasa 2

Rozmiar plamki:0,5 mm przy 30 nm

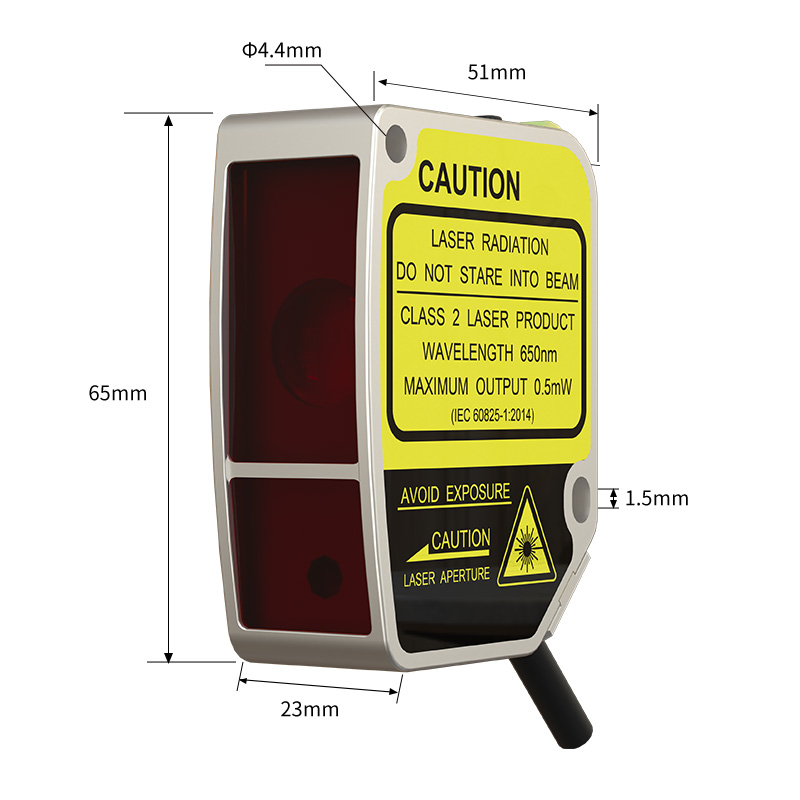

Rozmiar:65*51*23mm

Rezolucja:2,5 um przy 30 mm

 StosunekPowtarzalność:5um

Wyjście 1:Ilość cyfrowa: RS-485 (obsługuje protokół ModBus); Ilość analogowa: 4-20mA (rezystancja obciążenia < 390 Ω)

Wyjście 2:Ilość przełączania: można ustawić PUSH-PULL/NPN/PNP i NO/NC
