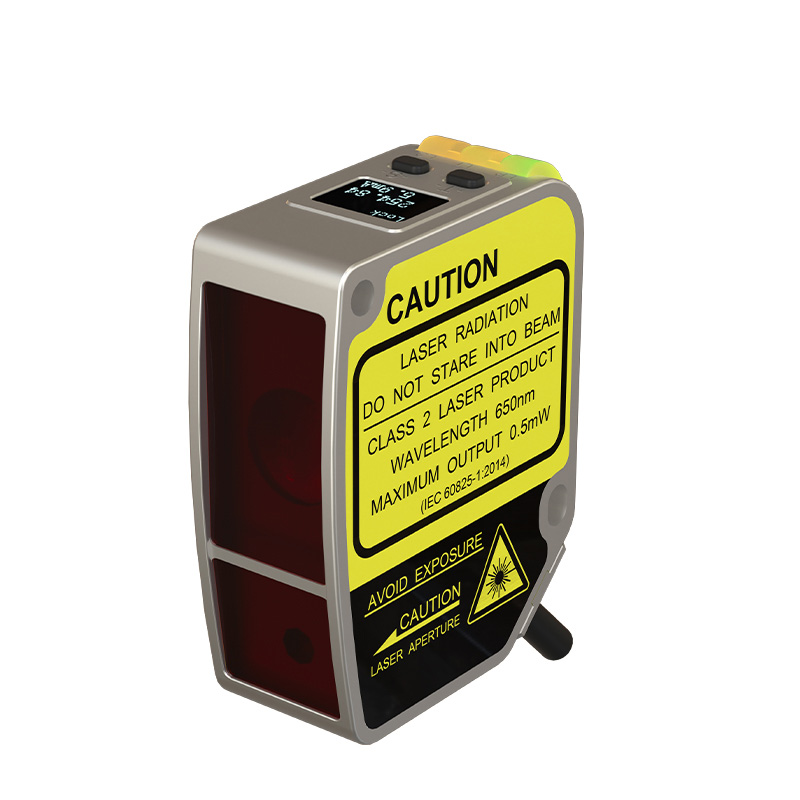

Czujnik odległości laserowej

Model:FSD11-30-AA-M
Zakres pomiaru odległości odległości laserowej: 25-35 mm Tryb wyjściowy: z przełączaniem, prąd 4-20mA Dokładność liniowości: ± 0,1% F.S. (25-35 mm) Powtarzalność: 5um Rozdzielczość: 2.5um Rozmiar miejsca: φ0,5 mm przy 30 mm Czas reakcji ： 2MS/16ms/40ms Opór światła otoczenia: światło do 3000 LUX Panel operacyjny: wyświetlacz cyfrowy OLED Dryf temperatury: ± 0,02%F.S./° C.
Wyślij zapytaniePobierz plik PDF
Opis produktu

Charakterystyka produktu odległości odległości laserowej:

Zakres pomiaru: 25-35 mm

Tryb wyjściowy: z przełączaniem, prąd 4-20mA

Dokładność liniowości: ± 0,1% F.S. (25-35 mm)

Powtarzalność: 5um

Rozdzielczość: 2.5um

Rozmiar miejsca: φ0,5 mm przy 30 mm

Czas reakcji ： 2MS/16ms/40ms

Opór światła otoczenia: światło do 3000 LUX

Panel operacyjny: wyświetlacz cyfrowy OLED

Dryf temperatury: ± 0,02%F.S./° C.











Specyfikacja


Standard

Typ



 Rs-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485

4-20MA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Wysoki

Typ precyzyjny



 Rs-485
 FSD11-30-RS485-M.
 FSD11-50-RS485-M.
 FSD11-85-RS485-M.

4-20MA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Mierzyć

Odległość środkowa



 30 mm
 50 mm85 85 mm
Zakres pomiarowy
 5 mm
 15 mm
 25 mm
F.S.
 10 mm
 30 mm
 50 mm
Liniowość
 Typ standardowy: RS485:+0,3%FS.; 4-20MA: ± 0,4%FS
Wysoka precyzyjna typ: Rs485:+0,1%FS.; 4-20MA: ± 0,1%FS
Napięcie zasilania
 RS-485: 10..30VDC; 4 ... 20ma: 12 ... 24vdc
Konsumpcja mocy
 <700 MW
OBCIĄŻENIE
 200ma
Spadek ciśnienia
 <2,5 V.
Źródło światła
 Czerwony laser (650 nm); Laserlevel: klasa 2
Rozmiar miejsca
 Ф0.5mm@30nm
 Ф0.5mm@50nm
 Ф0.5mm@85nm

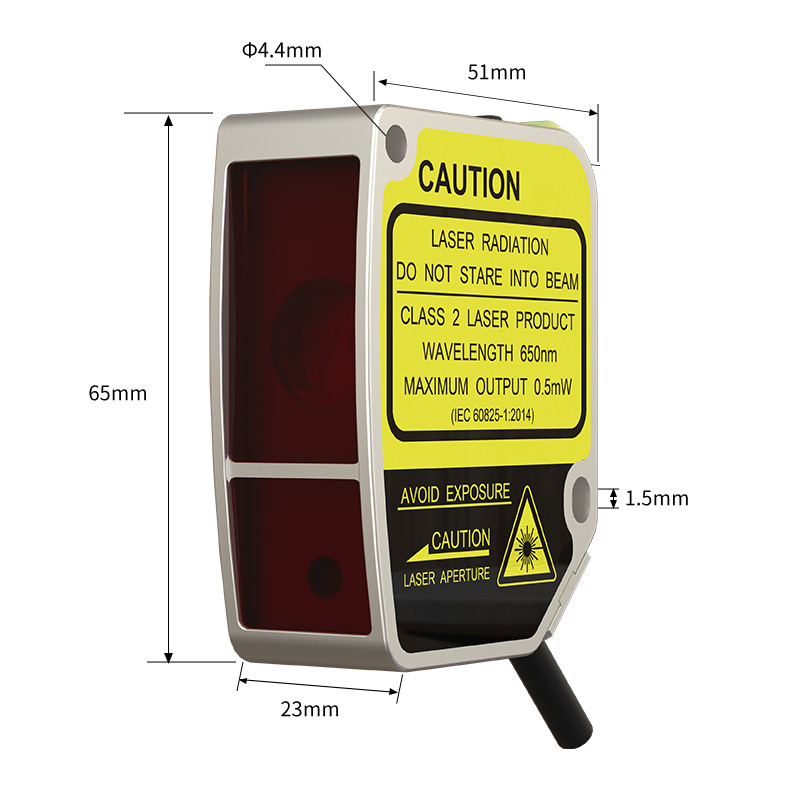

Rozmiar
 65*51*23 mm
Współczynnik rozdzielczości
 2.5um@30mm
 10um@50 mm
 30um@85 mm
Powtarzalność
 5um
 20um
 60um
Wyjście1
 Ilość cyfrowa: RS-485 (obsługuje protokół MODBUS); ilość analogowa: 4-20MA (rezystancja obciążenia <390 Ω)
Wyjście2
 Ilość przełączania: push-pull/npn/pnp i no/nc można ustawić
Ustawienie odległości
 RS-485: ustawienie przycisku/RS-485; 4 ... 20MA: Ustawienia kluczowe

Temperatura

Dryf

 0,08%F.S./° C.
 0,02%FS./° C.
 0,04%FS./° C.
Czas odpowiedzi
 Można ustawić 2ms/16ms/40ms
Lampa pilotowa

Wskaźnik mocy: zielona dioda LED; Wskaźnik działania: czerwona dioda LED; Wskazanie alarmowe: żółta dioda LED
Ekran wyświetlania
 OLED ekran wyświetlacza (rozmiar: 14*10,7 mm)
Wbudowane funkcje
 Adres i ustawianie prędkości portu · Zapytanie parametrów · Window Teachzero Zestaw · Produkt samooceny · Ustawienie wyjściowe · Ustawienie nauczania naukowy · Ustawienia mapy analogowej ·

Obwód ochrony


 Ochrona zwarcia, ochrona od odwrotnej polaryzacji, ochrona przed przeciążeniem

Środowisko użytkowania

 Temperatura pracy: -10 ~+50 ° C: Środowisko przechowywania: -20 ~+70 °
Odporność na

Światło otoczenia

 Lampa żarowa: <3 000 LUX
Ocena ochrony
 IP67
Jakość materialna
 Shell: aluminium; Okładka obiektywu: PMAA; Płyta wyświetlacza: PC
Wibracja

Opór

 10 ~ 55 hzdual amplituda LMM, 2 godziny w kierunku X, Y i Z

LMPACT

Opór

 500 m/s² (około 50 g), 3 razy w kierunku X, Y i Z

Połączenie

metoda

 2M 5-rdzeniowy/4-rdzeniowy przewód ołowiu PVC (5-rdzeniowa: wyjście RS-485; 4-rdzeniowe: analogutput)

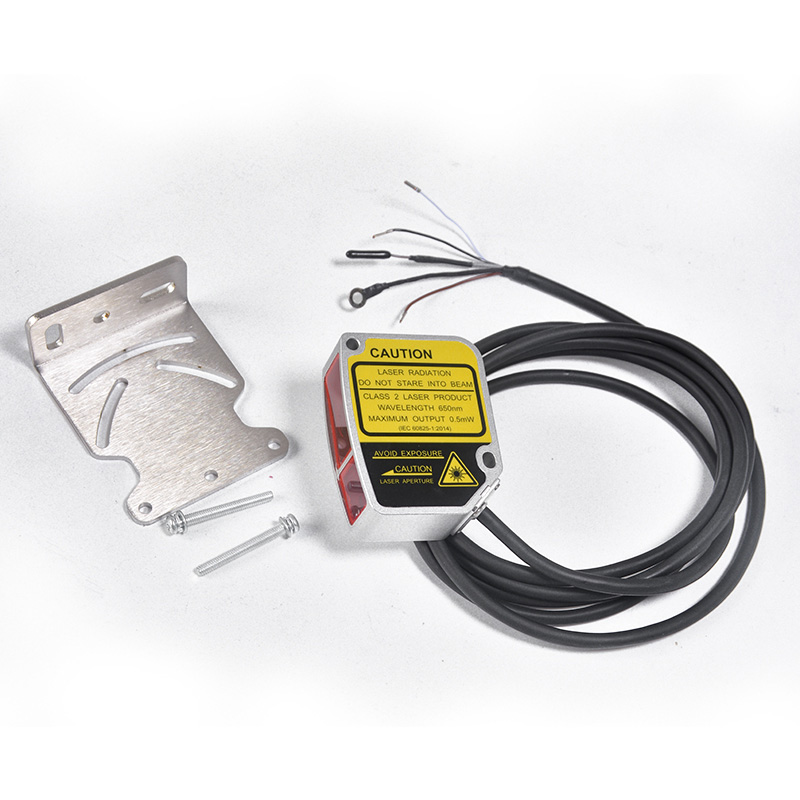

Załącznik
 Śruba M4 (długość 35 mm)*2, nakrętka*2, uszczelka*2, wspornik instalacyjny, instrukcja obsługi
