Charakterystyka produktu:
Zakres pomiarowy: 35-65mm
Tryb wyjścia: z przełączaniem i komunikacją RS485 (obsługa protokołu ModBus)
Dokładność liniowości: Standard: ±0,3% pełnej skali (35-65mm)
Powtarzalność: 20um
Rozdzielczość: 10um
Spot size: Φ0.5mm at 50mm
Czas reakcji: możliwość ustawienia 2 ms/16 ms/40 ms
Odporność na światło otoczenia: światło żarowe ≥ 3000 luksów
Panel operacyjny: cyfrowy wyświetlacz OLED
Dryf temperaturowy: ±0,02% FS/°C
Możliwość dokładnego pomiaru
Precyzyjne czujniki CMOS i unikalne algorytmy o bardzo wysokiej dokładności liniowej umożliwiają pomiar bezdotykowy i wolny od zużycia.
Może komunikować dane z urządzeniami wyższego poziomu, takimi jak PLC
Za pomocą interfejsu RS-485 można podłączyć do 32 czujników (każdy czujnik ma inny adres ustawiany osobno), wysyłając komunikaty żądań ze sterownika PLC i zwracając wartości pomiarowe.
Mała plamka lasera
Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.
Potężne funkcje operacyjne
Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.
Elastyczne metody wyjściowe
Elastyczny tryb wyjścia: wbudowane wyjście przełączające (NPN/PNP/PULL-PUSH) + wyjście analogowe 4,20mA lub RS-485 i obsługuje protokół MODBUS, bez konieczności łączenia się ze sterownikiem, pracując niezależnie, czy jest to sterownik PLC, czy komputer przemysłowy, można go łatwo podłączyć bezpośrednio.
Wyświetlacz cyfrowy
Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.
IP67
Konstrukcję zabezpieczającą lP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. W otwór montażowy wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N·m.
Wygodny montaż
Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.
Obsługuje polaryzację NPN/PNP
Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.

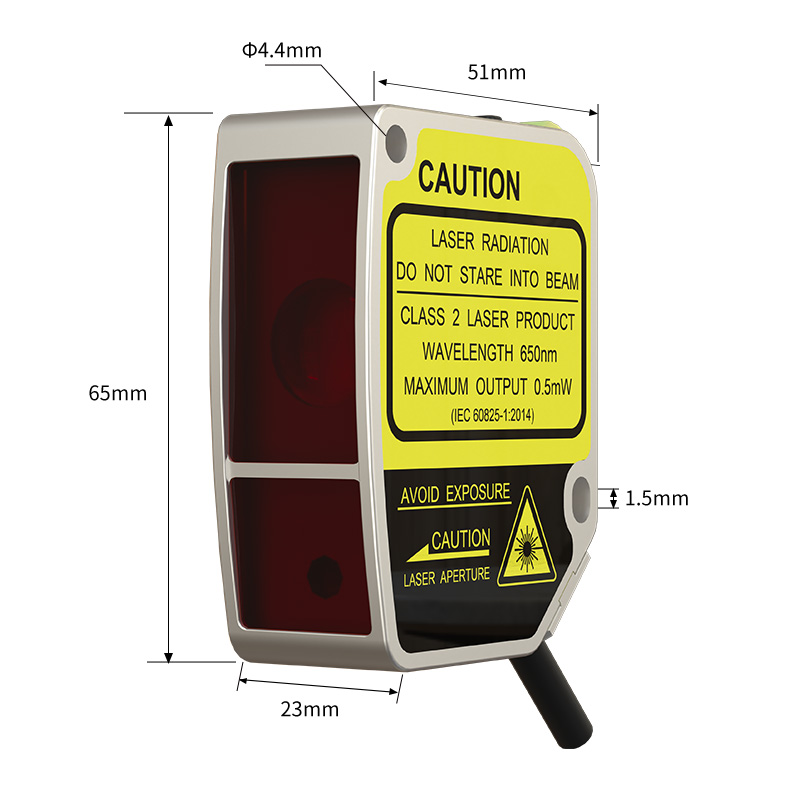

Rozmiar produktu:
Wytyczne dotyczące okablowania:
Specyfikacja:
| Laserowy czujnik przemieszczenia z cyfrowym wyświetlaczem |
|||
|
Numer części Wyjście RS-485 |
FSD11-30-RS485-M |
FSD11-50-RS485 |
FSD11-85-RS485-M |
| Pomiar odległości od środka |
30mm |
50mm8 | 85 mm |
| Skala |
±5 mm |
±15mm |
±25mm |
| Pełny zakres (FS) |
10mm |
30mm |
50mm |
| Rozmiar plamki świetlnej |
Φ0,5 mm @ 30 mm |
Φ0,5 mm przy 50 mm |
Φ0,5 mm przy 85 mm |
| Rezolucja |
2,5 um przy 30 mm |
10um@50mm |
30um@85mm |
| Powtarzane stabilnie①②③ |
5um |
20um |
60um |
| Dryft temperaturowy |
±0,08% pełn./°C |
±0,02% pełn./°C |
±0,04% pełn./°C |
| Dokładność liniowa①② |
Proszę zapoznać się ze specyfikacją konkretnych modeli |
||
| Napięcie zasilania |
RS-485:10...30VDC;4...20mA:12...24VDC |
||
| Wczytaj obecną |
200mA |
||
| Spadek napięcia |
<2,5 V |
||
| Typ źródła światła |
Czerwony laser (650nm); Poziom lasera: klasa 2 |
||
| Wymiar |
65*51*23mm |
||
| Wyjście 1 |
Wartość cyfrowa: RS-4S5 (obsługa protokołu ModBus); Analogowa: 4...20 mA (rezystancja obciążenia <390 Ω) |
||
| Wyjście 2 |
Wartość przełącznika: PUSH-PULL/NPN/PNP NO/NC Możliwość ustawienia |
||
| Ustawienie odległości |
RS-485:ustawienie naciśnięcia klawisza/RS-485;4...20mA:ustawienie naciśnięcia klawisza |
||
| Czas odpowiedzi |
Możliwość ustawienia 2 ms, 16 ms, 40 ms |
||
| Wskaźnik |
Wskaźnik zasilania:Zielona dioda LED; Wskaźnik ruchu:Żółta dioda LED; Wskaźnik alarmu: żółta dioda LED |
||
| Wyświetlacz |
Wyświetlacz OLED (rozmiar: 14 * 10,7 mm) |
||
| Wbudowana funkcja④ |
•Ustawianie adresu urządzenia podrzędnego i szybkości portu •Ustawianie zera •Autotest produktu •Ustawianie wyjścia •Zapytanie o parametry •Ustawianie średniej •Ustawienia mapy analogowej •Uczenie pojedynczego punktu •Uczenie okna •Domyślne ustawienia fabryczne |
||
| Obwód ochronny⑤ |
Zwarcie, odwrotna polaryzacja, zabezpieczenie przed przeciążeniem |
||
| Środowisko usług |
Temperatura pracy: -10...+50®C; Temperatura przechowywania: -20...+70°C Wilgotność otoczenia: 35...85%RH (bez kondensacji) |
||
| Przeciw światłu otoczenia |
Światło żarowe: <3000 luksów |
||
| Poziom zabezpieczeń |
IP67 |
||
| Materiał |
Housmg:aluminium;osłona obiektywu:PMMA Panel wyświetlacza: PC |
||
| Odporny na wibracje |
10...55 Hz Podwójna amplituda 1 mm, 2 godziny każda dla kierunku X, XZ |
||
| Impuls znika |
500 m/s2 (około 50 G), 3 razy dla każdego kierunku X, Y, Z |
||
| Sposób połączenia |
Kabel PVC o długości 2 m, 5 pinów/4 pinów (5 pinów: wyjście RS-485; 4 piny: wyjście analogowe) |
||

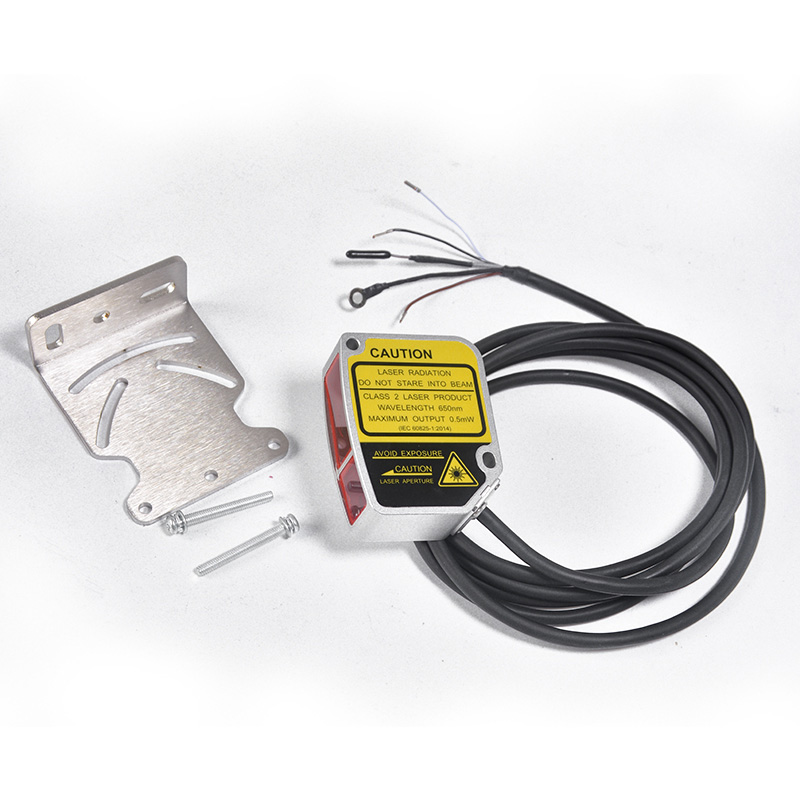

| Akcesoria |
Śruba (M4X35mm) X2, nakrętka X2, podkładka X 2, wsporniki montażowe, Instrukcja obsługi |
||
