Charakterystyka produktu:
Zakres pomiarowy: 35-65mm
Tryb wyjściowy: z liczbą przełączników i komunikacją RS485 (obsługa protokołu ModBus)
Dokładność liniowości: typ o wysokiej precyzji: ± 0,1% pełnej skali (35-65mm)
Powtarzalność: 20um
Rozdzielczość: 10um
Rozmiar plamki: Φ0,5 mm przy 50 mm
Czas reakcji: można ustawić 2 ms/16 ms/40 ms
Odporność na światło otoczenia: światło żarowe ≥ 3000 luksów
Panel operacyjny: cyfrowy wyświetlacz OLED
Dryft temperaturowy: ±0,02% FS/°C
Możliwość dokładnego pomiaru
Precyzyjne czujniki CMOS i unikalne algorytmy o bardzo wysokiej dokładności liniowej umożliwiają pomiar bezkontaktowy i wolny od zużycia.
Może komunikować dane z urządzeniami wyższego poziomu, takimi jak PLC
Za pomocą interfejsu RS-485 można podłączyć do 32 czujników (każdy czujnik ma ustawiony oddzielnie inny adres), wysyłając komunikaty żądań ze sterownika PLC i zwracając wartości pomiarowe.
Mała plamka lasera
Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.
Potężne funkcje operacyjne
Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.
Elastyczne metody wyjściowe
Elastyczny tryb wyjścia: wbudowane wyjście przełączające (NPN/PNP/PULL-PUSH) + wyjście analogowe 4,20mA lub RS-485 i obsługuje protokół MODBUS, bez konieczności łączenia się ze sterownikiem, pracując niezależnie, czy jest to sterownik PLC, czy komputer przemysłowy, można go łatwo podłączyć bezpośrednio.
Wyświetlacz cyfrowy
Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.
IP67
Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. Do otworu montażowego wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N · m.

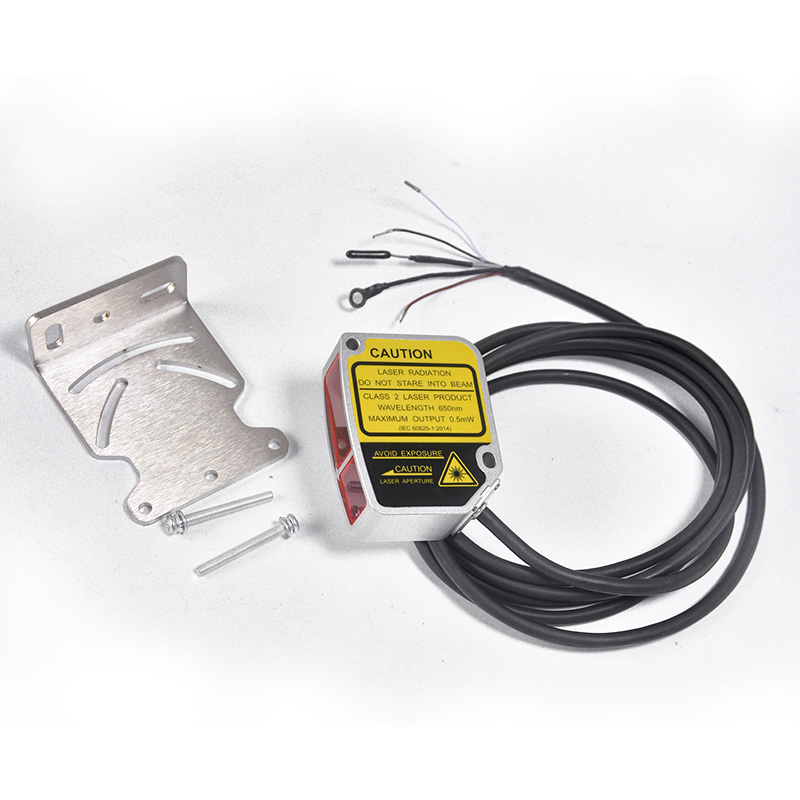

Wygodny montaż
Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.
obsługuje polaryzację NPN/PNP
Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.
Panel operacyjny i funkcje:

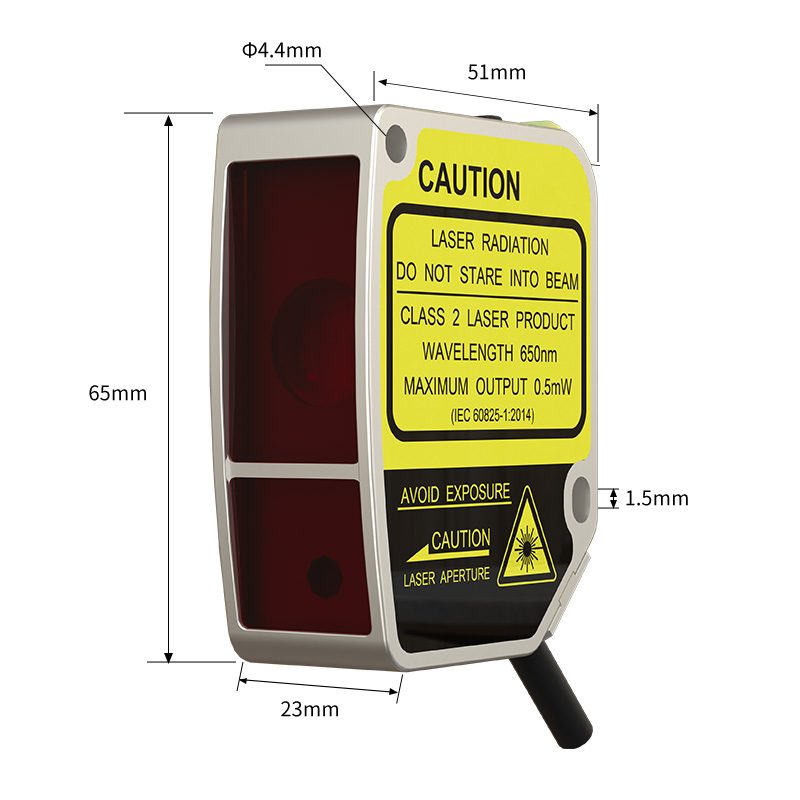

Rozmiar produktu:
Wytyczne dotyczące okablowania:
Specyfikacja:
Numer części Wyjście RS-485 Wskaźnik zasilania:Zielona dioda LED; Wskaźnik ruchu:Żółta dioda LED; Wskaźnik alarmu: żółta dioda LED
Laserowy czujnik przemieszczenia z cyfrowym wyświetlaczem
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Pomiar odległości od środka
30mm
50mm
85 mm
Skala
± 5 mm
±15mm
±25 mm
Pełny zakres (FS)
10 mm
30mm
50mm
Rozmiar plamki świetlnej
Φ0,5 mm przy 30 mm
Φ0,5 mm przy 50 mm
Φ0,5 mm przy 85 mm
Rezolucja
2,5 um przy 30 mm
10um@50mm
30um@85mm
Powtarzane stabilnie①②③
5um
20um
60um
Dryft temperaturowy
±0,08% pełn./°C
±0,02% pełn./°C
±0,04% pełn./°C
Dokładność liniowa①②
Proszę zapoznać się ze specyfikacją konkretnych modeli
Napięcie zasilania
RS-485:10...30VDC;4...20mA:12...24VDC
Wczytaj obecną
200mA
Spadek napięcia
<2,5 V
Typ źródła światła
Czerwony laser (650nm); Poziom lasera: klasa 2
Wymiar
65*51*23mm
Wyjście 1
Wartość cyfrowa: RS-4S5 (obsługa protokołu ModBus); Analogowa: 4...20 mA (rezystancja obciążenia <390 Ω)
Wyjście 2
Wartość przełącznika: PUSH-PULL/NPN/PNP NO/NC Możliwość ustawienia
Ustawienie odległości
RS-485:ustawienie naciśnięcia klawisza/RS-485;4...20mA:ustawienie naciśnięcia klawisza
Czas odpowiedzi
Możliwość ustawienia 2 ms, 16 ms, 40 ms
Wskaźnik
Wyświetlacz
Wyświetlacz OLED (rozmiar: 14*10,7 mm)
