Charakterystyka produktu:
Zakres pomiarowy: 60-110mm
Tryb wyjściowy: z ilością przełączników, prąd 4-20mA
Dokładność liniowości: standard: ± 0,4% pełnej skali (60-110mm)
Powtarzalność: 60um
Rozdzielczość: 30um
Rozmiar plamki: Φ0,5 mm przy 85 mm
Czas reakcji: 2 ms/16 ms/40 ms
Odporność na światło otoczenia: światło żarowe ≥ 3000 luksów
Panel operacyjny: cyfrowy wyświetlacz OLED
Dryft temperaturowy: ±0,02% FS/°C
Możliwość dokładnego pomiaru
Precyzyjne czujniki CMOS i unikalne algorytmy o ultrawysokiej dokładności liniowej umożliwiają pomiar bezdotykowy i wolny od zużycia.
Treść wykrywania:
Mała plamka lasera
Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.
Potężne funkcje operacyjne
Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.
Wyświetlacz cyfrowy
Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.
IP67
Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. W otwór montażowy wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N·m.
Wygodny montaż
Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.
obsługuje polaryzację NPN/PNP
Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.
Panel operacyjny i funkcje:

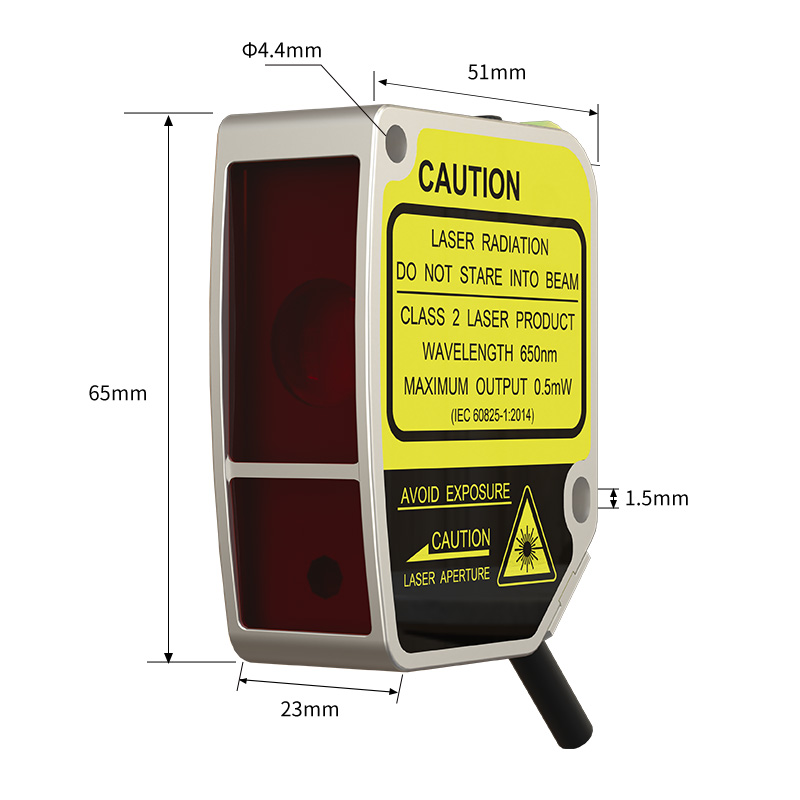

Rozmiar produktu:
Wytyczne dotyczące okablowania:
Specyfikacja:
Numer części Wyjście 4...20mA Wskaźnik zasilania:Zielona dioda LED; Wskaźnik ruchu:Żółta dioda LED; Wskaźnik alarmu: żółta dioda LED Śruba (M4X35mm) X2, nakrętka X2, podkładka X 2, wsporniki montażowe, Instrukcja obsługi ①Warunki testowe:dane standardowe przy 23 ± 5°C;napięcie zasilania 24VDC;30 minut rozgrzewania przed testem; Okres próbkowania 2 ms; Średnie czasy próbkowania 100; Standardowy obiekt wykrywający 90% białej karty

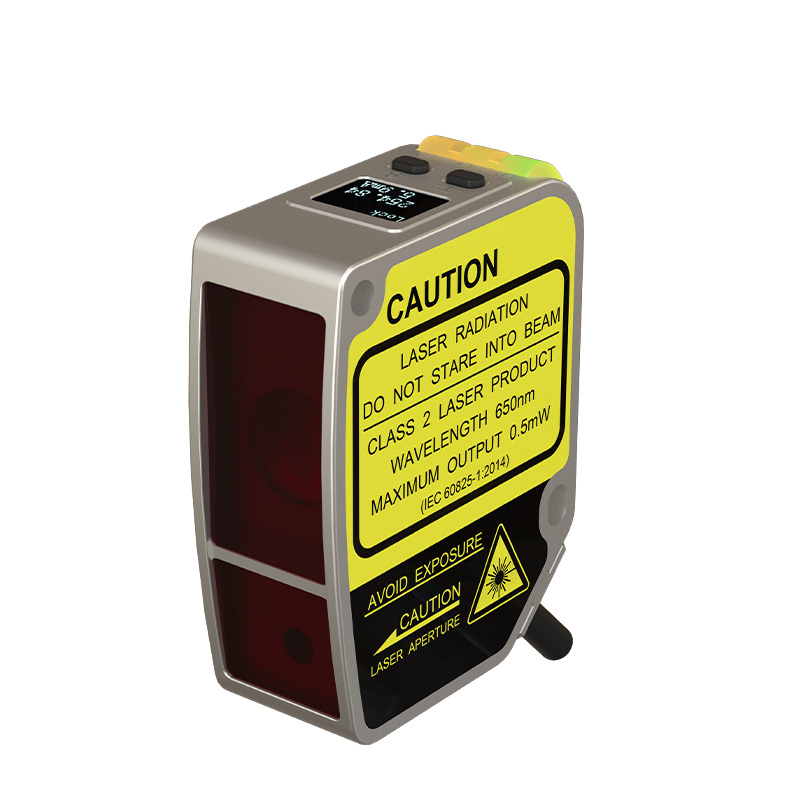

Laserowy czujnik przemieszczenia z cyfrowym wyświetlaczem
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA
Pomiar odległości od środka
30mm
50mm
85 mm
Skala
± 5 mm
±15mm
±25 mm
Pełny zakres (FS)
10mm
30mm
50mm
Rozmiar plamki świetlnej
Φ0,5 mm @ 30 mm
Φ0,5 mm przy 50 mm
Φ0,5 mm przy 85 mm
Rezolucja
2,5 um przy 30 mm
10um@50mm
30um@85mm
Powtarzane stabilnie①②③
5um
20um
60um
Dryft temperaturowy
±0,08% pełn./°C
±0,02% pełn./°C
±0,04% pełn./°C
Dokładność liniowa①②
Proszę zapoznać się ze specyfikacją konkretnych modeli
Napięcie zasilania
RS-485:10...30VDC;4...20mA:12...24VDC
Wczytaj obecną
200mA
Spadek napięcia
<2,5 V
Typ źródła światła
Czerwony laser (650nm); Poziom lasera: klasa 2
Wymiar
65*51*23mm
Wyjście 1
Wartość cyfrowa: RS-4S5 (obsługa protokołu ModBus); Analogowa: 4...20 mA (rezystancja obciążenia <390 Ω)
Wyjście 2
Wartość cyfrowa: RS-4S5 (obsługa protokołu ModBus); Analogowa: 4...20 mA (rezystancja obciążenia <390 Ω)
Ustawienie odległości
RS-485:ustawienie naciśnięcia klawisza/RS-485;4...20mA:ustawienie naciśnięcia klawisza
Czas odpowiedzi
Możliwość ustawienia 2 ms, 16 ms, 40 ms
Wskaźnik
Wyświetlacz
Wyświetlacz OLED (rozmiar: 14*10,7 mm)
Wbudowana funkcja④
•Ustawianie adresu urządzenia podrzędnego i szybkości portu •Ustawianie zera •Autotest produktu •Ustawianie wyjścia •Zapytanie o parametry •Ustawianie średniej •Ustawienia mapy analogowej •Uczenie pojedynczego punktu •Uczenie okna •Domyślne ustawienia fabryczne
Obwód ochronny⑤
Zwarcie, odwrotna polaryzacja, zabezpieczenie przed przeciążeniem
Środowisko usług
Temperatura pracy: -10...+50®C; Temperatura przechowywania: -20...+70°C Wilgotność otoczenia: 35...85%RH (bez kondensacji)
Przeciw światłu otoczenia
Światło żarowe: <3000 luksów
Poziom zabezpieczeń
IP67
Materiał
Housmg:aluminium;osłona obiektywu:PMMA Panel wyświetlacza: PC
Odporny na wibracje
10...55 Hz Podwójna amplituda 1 mm, 2 godziny każda dla kierunku X, XZ
Impuls znika
500 m/s2 (około 50 G), 3 razy dla każdego kierunku X, Y, Z
Sposób połączenia
Kabel PVC o długości 2 m, 5 pinów/4 pinów (5 pinów: wyjście RS-485; 4 piny: wyjście analogowe)

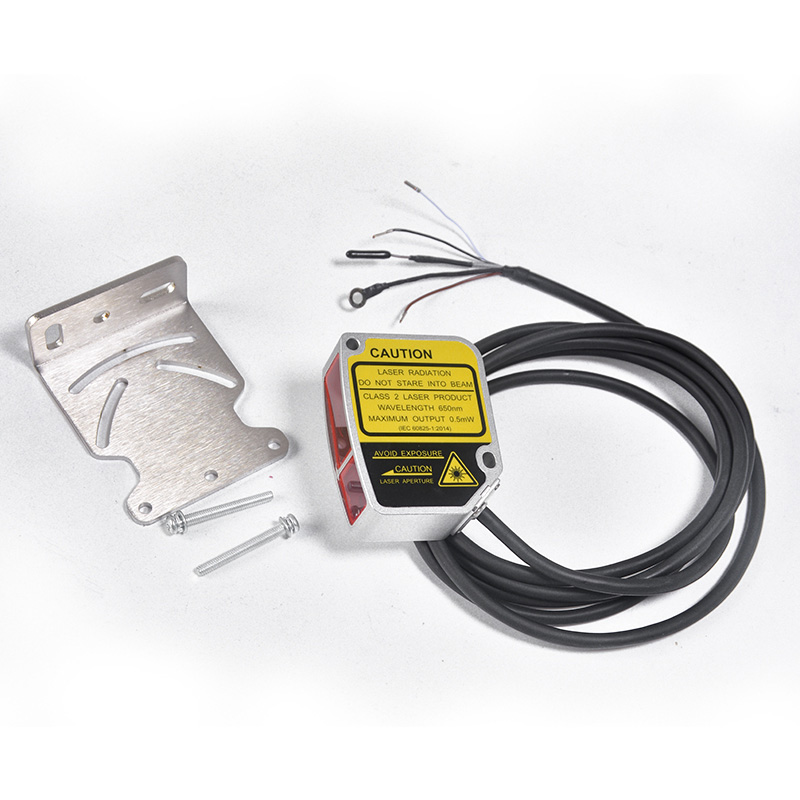

Akcesoria
Uwaga:
②Dane statystyczne są zgodne z 3
③Dokładność powtarzania: środowisko 23 ± 5°C^。％ biała karta współczynnika odbicia, 100 wyników danych testowych
④Adres urządzenia podrzędnego, ustawienie szybkości transmisji tylko dla serii RS-485
⑤ Obwód ochronny tylko dla wyjścia przełączającego
