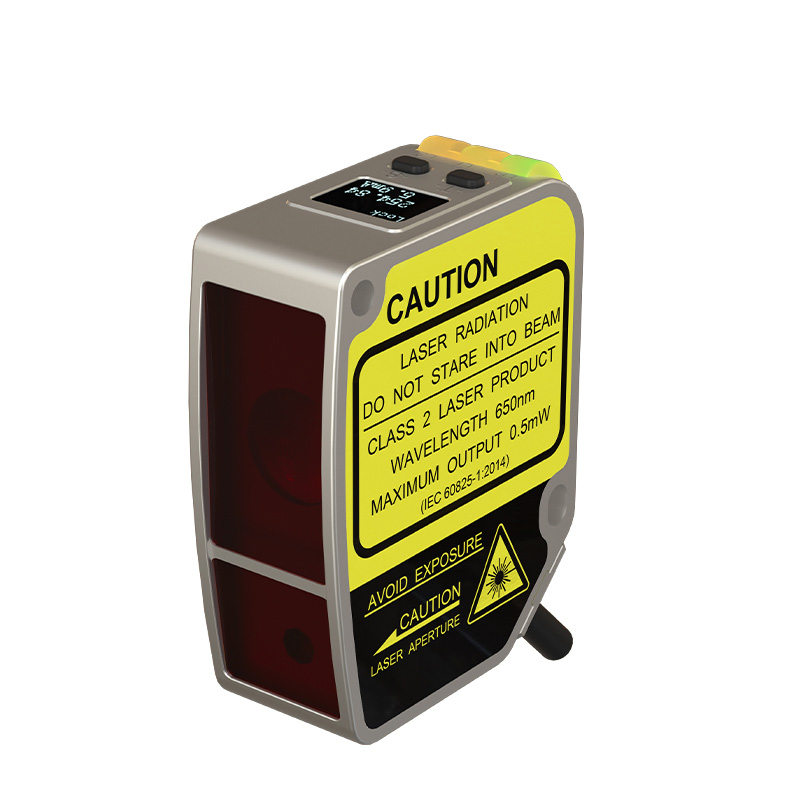

Czujnik odległości przemieszczenia

Charakterystyka produktu:

Skala:150-1000 mm

Tryb wyjściowy:z przełączaniem i komunikacją RS485 (obsługa protokołu ModBus)

Dokładność liniowości:± 0,3% pełnej skali (150-450mm); ± 0,6% pełnej skali (450-1000mm)

Rezolucja:50um przy 150mm; 2 mm na 1000 mm

Rozmiar plamki:Φ3mm przy 1000mm

Czas odpowiedzi:Możliwość ustawienia 2ms/16ms/40ms

Odporność na światło otoczenia:światło żarowe ≥ 3000 luksów

Panel sterujący:Cyfrowy wyświetlacz OLED

Dryft temperaturowy:±0,02% pełn./°C

Potężne funkcje operacyjne

Potężne funkcje operacyjne: bogaty zakres i opcje precyzji z różnymi trybami i ustawieniami filtrowania, w połączeniu z ustawieniem punktu zerowego, pojedynczym punktem, uczeniem okna, ustawieniem mapowania symulacji i innymi funkcjami. Zapewnij stabilną i elastyczną kontrolę i wykrywanie procesów.

Możliwość dokładnego pomiaru

Precyzyjne czujniki CMOS i unikalne algorytmy o ultrawysokiej dokładności liniowej umożliwiają pomiar bezdotykowy i wolny od zużycia.

Może komunikować dane z urządzeniami wyższego poziomu, takimi jak PLC

Za pomocą interfejsu RS-485 można podłączyć do 32 czujników (każdy czujnik ma ustawiony oddzielnie inny adres), wysyłając komunikaty żądań ze sterownika PLC i zwracając wartości pomiarowe.

Mała plamka lasera

Dobra różnica kolorów czarno-białych, przy rozmiarze plamki wynoszącym zaledwie 0,5 mm, umożliwia dokładne wykrywanie małych obiektów.

Elastyczne metody wyjściowe

Elastyczny tryb wyjściowy:

wbudowane wyjście przełączające (NPN/PNP/PULL-PUSH) + wyjście analogowe 4,20mA lub RS-485, obsługujące protokół MODBUS, bez konieczności podłączania do sterownika, pracujące niezależnie czy jest to sterownik PLC czy komputer przemysłowy, można go łatwo podłączyć bezpośrednio.

Wyświetlacz cyfrowy

Można je łatwo ustawić, potwierdzając wielkość przemieszczenia.

IP67

Konstrukcję o stopniu ochrony IP67 można stosować nawet w środowiskach o dużej wilgotności i zapyleniu. Do otworu montażowego wkładana jest metalowa rura okładzinowa, którą można bezpiecznie dokręcić momentem obrotowym 0,8 N·m.

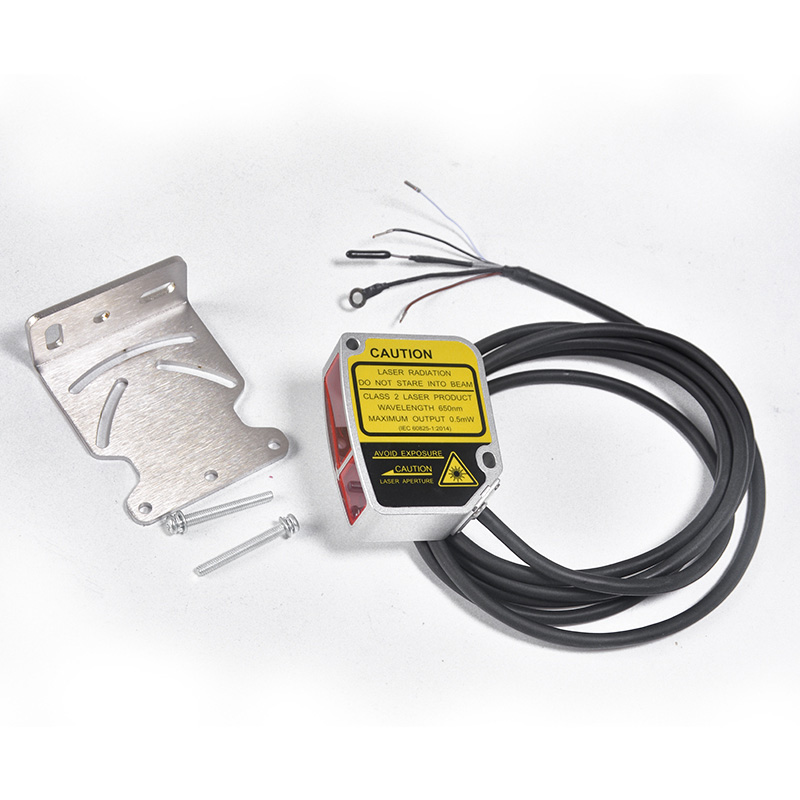

Wygodny montaż

Funkcje sterownika są całkowicie zintegrowane z czujnikiem, co eliminuje potrzebę stosowania dodatkowych kontrolerów w celu zaoszczędzenia miejsca.

Obsługuje polaryzację NPN/PNP

Zmieniając metodę okablowania, produkt może być kompatybilny z obiema polaryzacjami NPN/PNP, zmniejszając w ten sposób potrzebę rejestracji modelu w celu konserwacji i konserwacji.

Parametry:

Rzeczypewny zakres:150-1000 mm

Pełny zakres (F5.):850mm

Rozmiar plamki świetlnej:Średnia 3 mm przy 1000 mm

Typ standardowy: dokładność liniowa:±0,6% FS.

Typ o wysokiej precyzji: precyzja liniowa:150–450 mm: ± 0,3% F5,450–1000 mm: ± 0,6% F5

Dokładność powtórzeń0@:100um@150mm

                                         520um@500mm

                                         4000um@1000mm

Rezolucja:50um@150mm

                    2000um@1000mm

Typ źródła światła:Czerwony laser (650nm); klasa lasera: klasa II

Spadek ciśnienia: <2,5 V

Wyjście 1:Cyfrowe: RS-485 (obsługa protokołu ModBus); Analogowe: 4...20mA (rezystancja obciążenia<390Ω)

Wyjście 2:Ilość przełączania: można ustawić PUSH-PULL/NPN/PNP i NO/NC

Wymiar:Wymiar 65 mm * 51 mm * 23 mm

Odpowiedź czas:Możliwość ustawienia 2 ms/16 ms/40 ms

Ekran wyświetlający:Ekran wyświetlacza OLED (rozmiar: 14*10,7 mm)

Kontrolka:żółta sygnalizacja alarmu: żółta dioda LED ④
