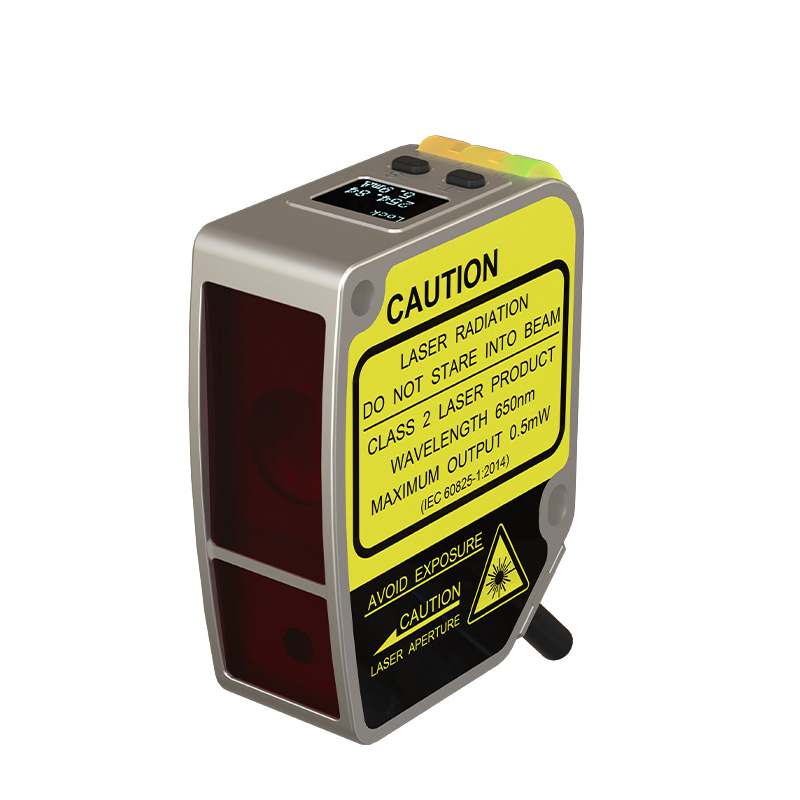

Czujnik przemieszczenia laserowego. Charakterystyka produktu ：
Zakres pomiaru: 25-35 mm
Tryb wyjściowy: z przełączaniem i komunikacją RS485 (Protokół obsługi Modbus)
Dokładność liniowości: Standard: ± 0,3% F.S. (25-35 mm)
Powtarzalność: 5um
Rozdzielczość: 2.5um
Rozmiar miejsca: φ0,5 mm przy 30 mm
Czas odpowiedzi: 2MS/16ms/40ms Rozwiązany
Specyfikacja:
|
Typ standardowy |
Rs-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20MA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Typ wysokiej precyzji |
Rs-485 | FSD11-30-RS485-M. |
FSD11-50-RS485-M. |
FSD11-85-RS485-M. |
| 4-20MA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Zmierz odległość środka |
30 mm |
50 mm |
85 mm |
|
| Zakres pomiarowy |
5 mm |
15 mm |
25 mm |
|
| F.S. |
10 mm |
30 mm |
50 mm |
|
| Liniowość |
Typ standardowy: RS485:+0,3%FS.; 4-20MA:+0,4%FS. |
|||
| Wysoka precyzyjna typ: Rs485: ± 0,1%FS; 4-20MA: ± 0,1%F.S |
||||
| Napięcie zasilania |
RS-485: 10..30VDC: 4 ... 20ma: 12 ... 24vdc |
|||
| Moc |
Konsumpcja <700 MW |
|||
| OBCIĄŻENIE |
200ma |
|||
| Spadek ciśnienia |
<2,5 V. |
|||
| Źródło światła |
Czerwony laser (650 nm); Poziom laserowy: klasa 2 |
|||
| Rozmiar miejsca |
Medium 0,5 mm@30nm |
Średni 0,5 mm@50nm |
Medium 0,5 mm@85nm |
|

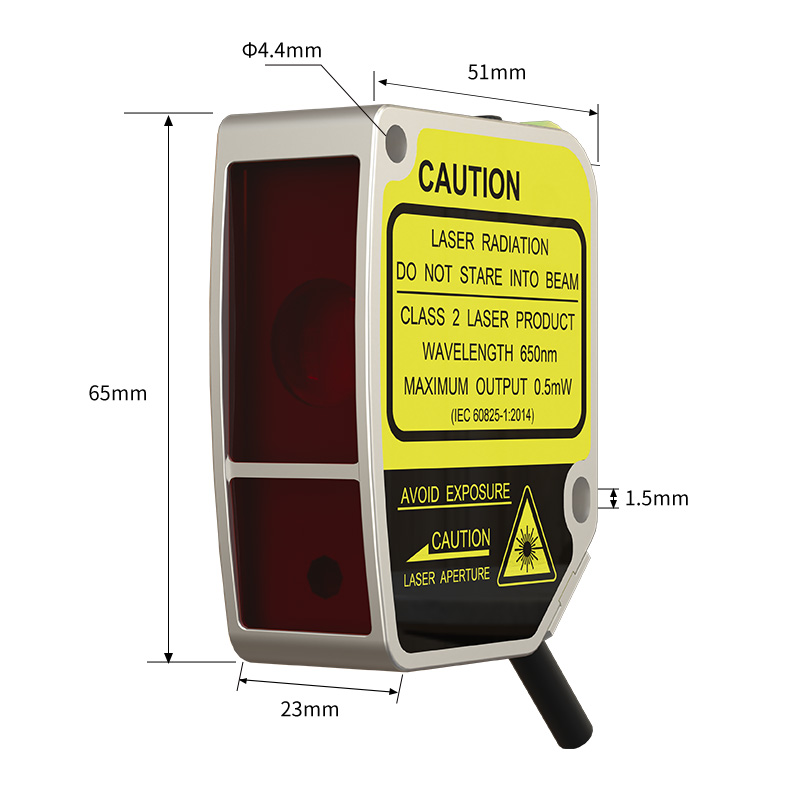

| Rozmiar |
65*51*23 mm |
|||
| Współczynnik rozdzielczości |
2.5um@30mm |
10um@50 mm |
30um@85 mm |
|
| Powtarzalność |
5um |
20um |
60um |
|
| Wyjście1 |
Ilość cyfrowa: RS-485 (obsługuje protokół MODBUS); Ilość analogowa: 4-20 mA (rezystancja obciążenia <390 Ω) |
|||
| Wyjście2 |
Ilość przełączania: push-pull/npn/pnp i no/nc można ustawić |
|||
| Ustawienie odległości |
RS-485: ustawienie przycisku/RS-485; 4 ... 20MA: Ustawienia kluczowe |
|||
|
Dryf temperatury |
0,08%F.S./° C. |
0,02%F.S./° C. |
0,04%FS./° C. |
|
| Czas odpowiedzi |
Można ustawić 2ms/16ms/40ms |
|||
| Lampa pilotowa |
Powerindicator: zielona dioda LED; Wskaźnik działania: czerwona dioda LED; Wskazanie alarmowe: żółta dioda LED |
|||
| Ekran wyświetlania |
OLED Wyświetlacz Kolek (rozmiar: 14*10,7 mm) |
|||
| Wbudowane funkcje |
Adres i ustawianie prędkości portu · Zapytanie parametrów · Window Teachzero Zestaw · Produkt samooceny · Ustawienie wyjściowe · Ustawienie nauczania naukowy · Ustawienia mapy analogowej · |
|||
| Ochrona Okrążenie |
Ochrona zwarcia, ochrona od odwrotnej polaryzacji, ochrona przed przeciążeniem |
|||
| Stosowanie Środowisko |
WorkingTemperature: -10 ~+50 ° C; Środowisko przechowywania: -20 ~+70 ° C: Środowiska: 35% ~ 85% RH (bez kondensacji) |
|||
|
Odporność na Światło otoczenia |
Lampa żarowa: <3 000 LUX |
|||
| Ocena ochrony |
IP67 |
|||
| Jakość materialna |
Shell: aluminium; Pokrycie obiektywu: PMAA, płyta wyświetlacza: PC |
|||
| Wibracja Opór |
10 ~ 55 hzdual amplituda LMM, 2 godziny w kierunku X, Y i Z |
|||
|
Uderzenie Opór |
500 m/s*(około 50 g), 3 razy w kierunku X, Y, Andz |
|||
| Połączenie metoda |
2M 5-rdzeniowy/4-rdzeniowy przewód ołowiu PVC (5-rdzeniowa: wyjście RS-485; 4-rdzeniowe: analogutput) |
|||

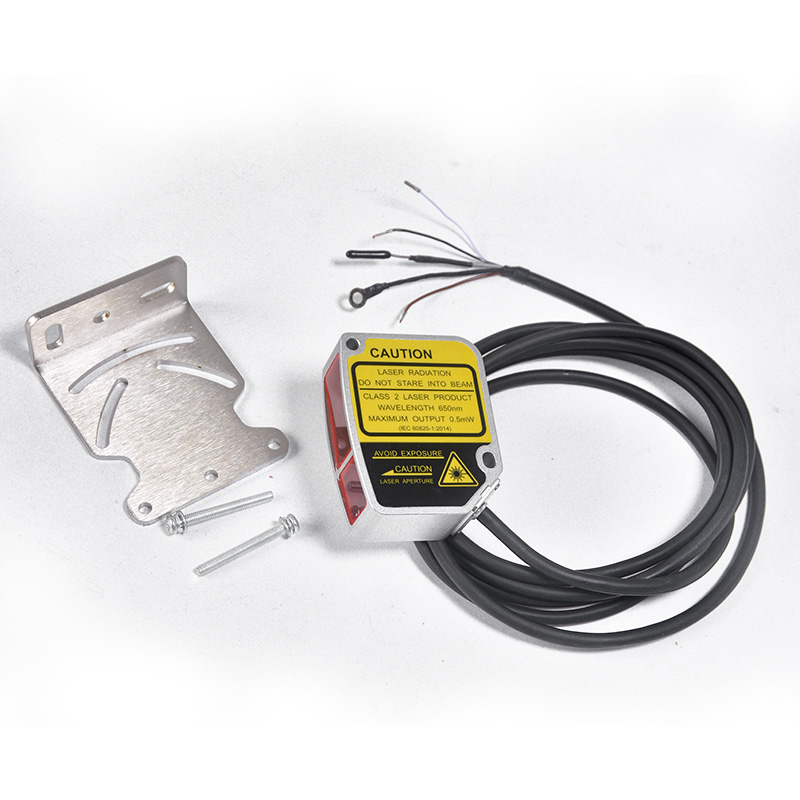

| Załącznik |
Śruba M4 (długość 35 mm)*2, nakrętka*2, uszczelka*2, wspornik instalacyjny, instrukcja obsługi |
|||
