Czujnik laserowy FSD23-15-AA
  • Czujnik laserowy FSD23-15-AACzujnik laserowy FSD23-15-AA

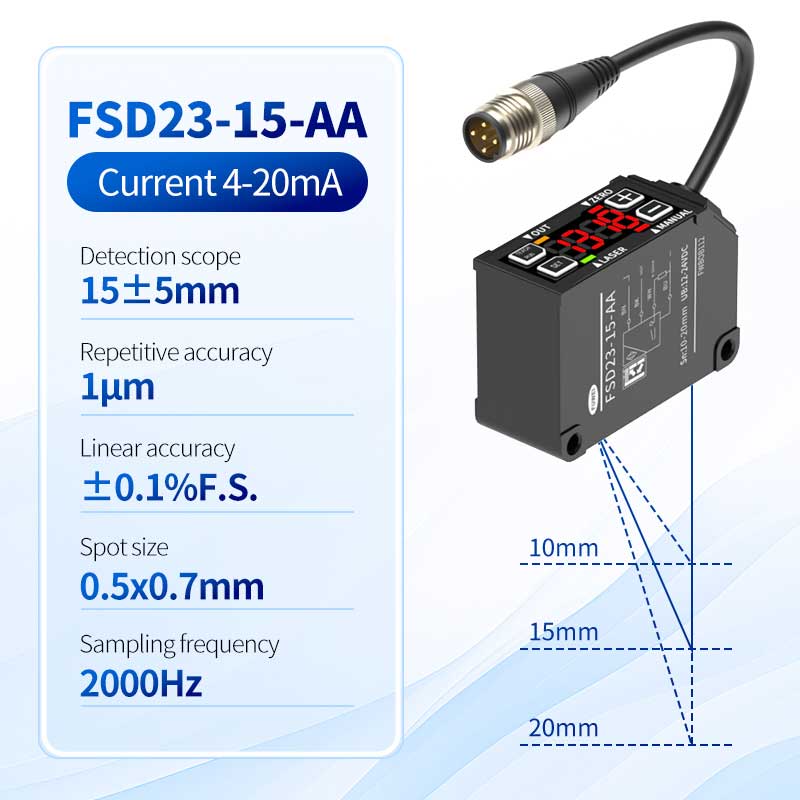

Czujnik laserowy FSD23-15-AA

Model:FSD23-15-AA
FSD23-15-AA Laser Sensor czujnik rewolucyjny ultra mandatowy rozmiar dostosowuje się do różnych środowisk instalacyjnych; Wbudowany kontroler z 4-cyfrowym wyświetlaczem cyfrowym Wysoka wydajność porównywalna z najwyższym poziomem. Powtarzalność: 1 μm Najmniejsza i najlżejsza waga branży; I Najłatwiejsze montaż/zsiadanie na sprzęcie; I Lekka obudowa aluminiowa odlewana. Skutecznie tłumi błędy pomiaru z powodu przesunięcia i temperatury.
Wyślij zapytaniePobierz plik PDF
Opis produktu

FSD23-15-AA LASER SUNKUTOR SUXTOR FEKTYCZNY:

Czujnik laserowy FSD23-15-AA ma rewolucyjny ultra-mały rozmiar, stojący jako najmniejszy i najlżejszy w branży, co czyni go wysoce dostosowującymi do różnorodnych środowisk instalacyjnych. Umieszczony w lekkiej obudowie aluminiowej, oferuje najłatwiejsze montaż i zsiadanie na sprzęcie, usprawnianie procesów instalacyjnych. Wyposażony w wbudowany kontroler i 4-cyfrowy wyświetlacz cyfrowy, zapewnia wysoką wydajność porównywalną z modelem wysokiej klasy, z imponującą powtarzalność 1 μm. Ponadto skutecznie tłumi błędy pomiaru spowodowane zmieszaniem fluktuacji przesunięcia i temperatury, zapewniając spójną dokładność w różnych warunkach operacyjnych.

Specyfikacje

Model

Kabel

na podstawie

 RS-485CORESPO-NDENCE


FSD23-150-RS485

M12

Wtyczka-

Ble

 Analog Currentoutput
 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Napięcie analogowe

wyjście

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
R5-485CORESPO-NDENCE
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 -
Odległość wykrywania (pozycja środkowa)
 15 mm
 35 mm
 100 mm
 150 mm
Zakres wykrywania
 ± 5 mm
 ± 15 mm
 50 mm
 100 mm
Pełna skala (F.S.)
 10 mm
 30 mm
 100 mm
 200 mm
źródło światła
 Średnia*długość fali
 Laser z czerwoną diodą
Długość fali: 655 mm
Maksymalna moc wyjściowa
 390 μW
1ww
Klasa laserowa
 Ice/Jis
 Klasa 1
Klasa 2
FDA
 Klasa L.
Klasa ll
Rozmiar miejsca ※ 2
 0,45*0,8 mm
 0,6*0,7 mm
 0,50*0,55 mm
Dokładność liniowa
 0,1% F.S.

0,5% F.S.
Powtarzalność ※ 3
 1um
 6 μm
 20um
 60 mm
Cykl adopcyjny
 500 μs/1000 μs/4000 μs/auto




Dryf temperatury

Charakterystyka (wartość odniesienia)

 0,02%F.S./° C.
 0,05%F.S./° C.
0,08%F.S./° C.
Światło

Wskaźnik roboczy lasera (zielony) /zerowy wskaźnik ustawienia (czerwony) /Wskaźnik wyjściowy przełączania

(Orange) /Wskaźnik trybu (czerwony)
Zewnętrzna funkcja wejściowa

Modele RS485, takie jak Laser Off, zdalne nauczanie, trzymanie próbki, wyzwalacz pojedynczego impulsu

a zero reset nie mają funkcji zewnętrznych
Wyjście analogowe
 Analogowy typ prądu
 Wyjście wynosi 4 ~ 20 mA, a dopuszczalna rezystancja obciążenia wynosi 300 Ω lub mniej
Analogowy typ napięcia
 Wyjście wynosi 0 ~ 10 V, a impedancja wyjściowa wynosi 100 Ω
Wyjście przełączające ※ 5
 Otwarte wyjście kolektora (NPN/PNP Switchable) MAX 100MA/DC30VRESIDIDUAL NOCET1.8V
Napięcie zasilania
 Prąd analogowy/-485 Rodzaj komunikacji: DC12-24V+10%; Analog napięcie typu: DC18-24V ± 10%
Bieżące zużycie ※ 4
 700 mA lub mniej
Złącza wtykalne
 5-pinowy złącze M12 (z kablem 300 mm)
Obwody ochrony
 Ochrona odwrotnego połączenia, ochrona nadprądów
Parametry środowiskowe
 Stopień ochrony
 IP67 (w tym złącze kablowe)
Użyj AmbientTemperature/wilgotności
 -10 ~ 50/35-85%RH (bez kondensacji/lukier)
Oświetlenie otoczenia
 Światło słoneczne: 20 000 lxorless/żarówek: 3000 lx lub mniej0
Odporność na wibracje
 Podwójna amplituda 10 ~ 55 Hz 1,5 mm x, y, z Kierunki przez 2 godziny każde
Odporność na uderzenie
 500 m/s² (około 50 g) 3 razy w każdym z kierunków X, Y i Z
Tworzywo

Obudowa: odlewana aluminiowa płyta obiektywu: PPSsu płyta wyświetlacza: kabel dla zwierząt: odporne na olej PCV
waga

Ok. 60 g (w tym kabel)
