Funkcje wydajności:
Rewolucyjny ultra mandatowy rozmiar dostosowuje się do różnych środowisk instalacyjnych;
Wbudowany kontroler z 4-cyfrowym wyświetlaczem ；
Wysoka wydajność porównywalna z wysokiej klasy ；
Powtarzalność: 1 μm ；
Najmniejsza i najlżejsza waga branży; I
Najłatwiejsze montaż/zsiadanie na sprzęcie; I
Lekka obudowa aluminiowa odlewana.
Skutecznie tłumi błędy pomiaru z powodu przesunięcia i temperatury.
Specyfikacje
| Model |
Kabel -na podstawie |
RS-485 Correspondencja |
|
|
|

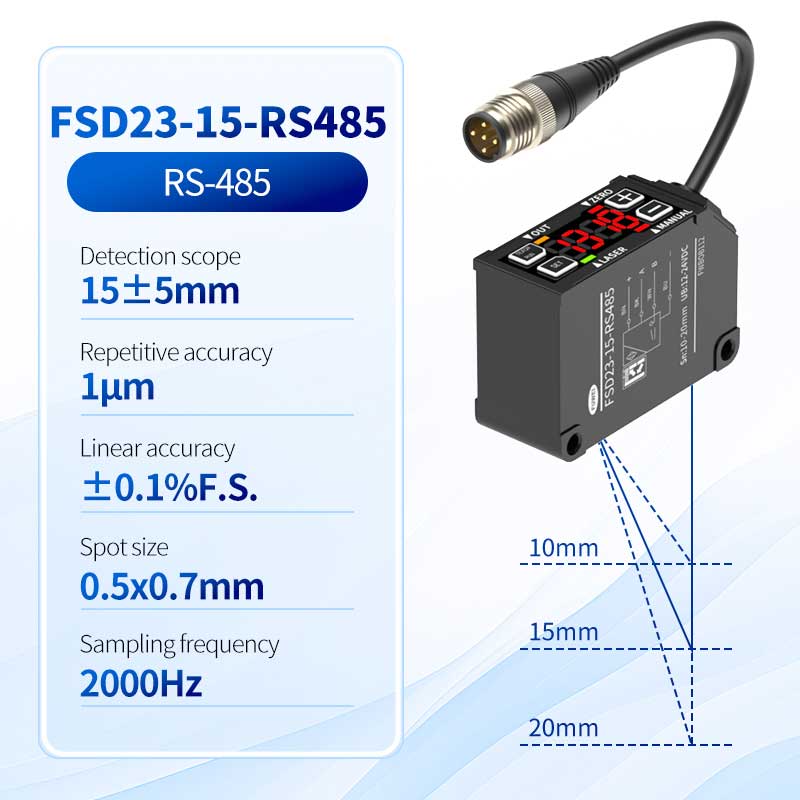

FSD23-150-RS485 |
|
M12 Wtyczka- Ble |
Analog Currentoutput |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Wyjście napięcia analogowego |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| Korespondencja RS-485 |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Odległość wykrywania (pozycja środka) |
15 mm | 35 mm | 100 mm | 150 mm | ||
| Zakres wykrywania |
± 5 mm |
± 15 mm |
± 50 mm |
± 100 mm |
||
| Pełna skala (F.S.) |
10 mm |
30 mm |
100 mm |
200 mm |
||
| źródło światła |
Średnia*długość fali |
Laser z czerwoną diodą |
Długość fali: 655 mm |
|||
| Maksymalna moc wyjściowa |
390 μW |
LMW |
||||
| Klasa laserowa | Ice/Jis |
Klasa 1 |
Klasa 2 |
|||
| FDA |
Klasa L. |
Klasa ll |
||||
| Rozmiar miejsca ※ 2 |
0,5*0,7 mm |
0,45*0,8 mm |
0,6*0,7 mm |
0,50*0,55 mm |
||
| Dokładność liniowa |
0,1% F.S. |
|||||
| Powtarzalność ※ 3 |
1 mm |
6 μm |
20 mm |
60 mm |
||
| Cykl adopcyjny |
500 μs/1000 μs/4000 μs/auto |
|||||
| Characteristics temperatury (wartość odniesienia) |
± 0,02%F.S./° C. |
0,05%F.S./c |
0,08%F.S./° C. |
|||
| światło |
Wskaźnik obróbki laserowej (zielony)/zerowy Wskaźnik ustawienia (czerwony)/Wskaźnik wyjściowy przełączania (pomarańczowy)/Wskaźnik trybu (czerwony) |
|||||
| Zewnętrzna funkcja wejściowa |
Modele RS485, takie jak Laser Off, zdalne nauczanie, trzymanie próbki, wyzwalacz pojedynczego impulsu a zero reset nie mają zewnętrznych funkcji wejściowych |
|||||
| Wyjście analogowe |
Analogowy typ prądu |
Wyjście wynosi 4 ~ 20 mA, a dopuszczalna rezystancja obciążenia wynosi 3000 lub mniej |
||||
| Typ napięcia analogowego |
Wyjście wynosi 0 ~ 10 V, a impedancja wyjściowa wynosi 100 Ω |
|||||
| Wyjście przełączające ※ 5 |
Otwórz wyjście kolektora (NPN/PNP Switchable) MAX 100MA/DC30VRESIDIDUAL VOLTAGEL.8V |
|||||
| Napięcie zasilania |
Prąd analogowy/-485 Rodzaj komunikacji: DC12-24V+10%; Typ napięcia analogowego: DC18-24V ± 10% |
|||||
| Bieżące zużycie ※ 4 |
700 mA lub mniej |
|||||
| Złącza wtykalne |
5-pinowy złącze M12 (z kablem 300 mm) |
|||||
