Wyjście PNP zasięgu lasera Wyjście PNP

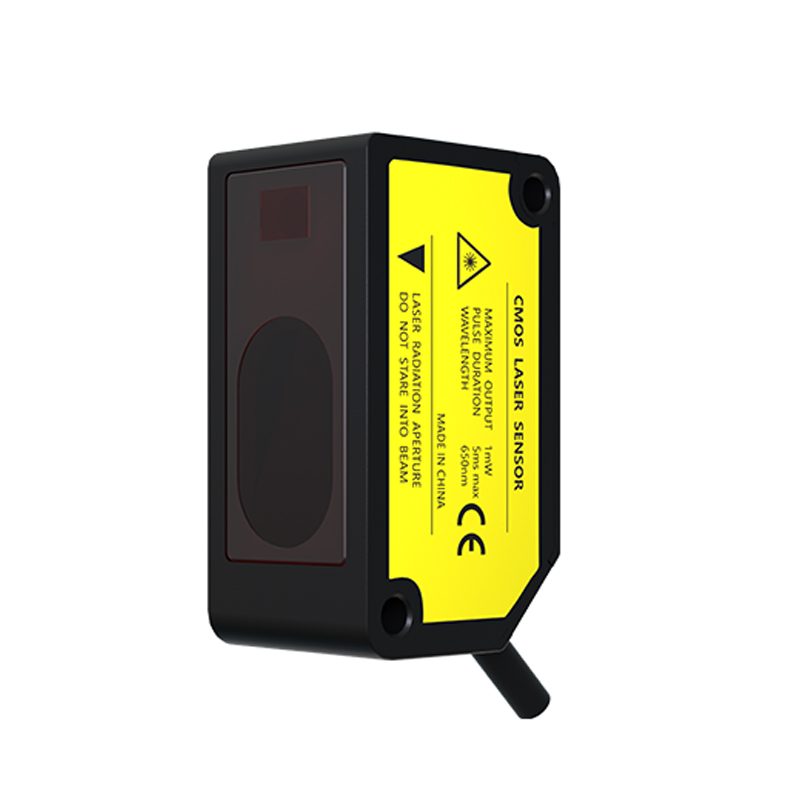

Model:FSD22-200P-UI

Wyjście pnp laserowego czujnika zasięgu przemieszczenia Numer części: FSD22-200P-UI Odległość od środka pomiaru: 200 mm Zakres pomiarowy: ± 80 mm Liniowość: ± 0,3% FS Średnica wiązki: ø300μm Powtarzalność: 200μm Wyjście sterujące: PNP Napięcie zasilania: 12 do 24 V DC ± 10% Analogowe wyjście napięciowe: Zakres wyjściowy: 0 do +5 V (w przypadku alarmu: +5,2 V) Analogowe wyjście prądowe: Zakres wyjściowy: 4 do 20 mA (w przypadku alarmu: 0 mA) Czas reakcji: przełączany pomiędzy 1,5 ms / 5 ms / 10 ms Ochrona: IP67 Temperatura otoczenia: -10 do +45°C (niedopuszczalna kondensacja rosy ani oblodzenie), Przechowywanie: -20 do +60°C Kabel: 5-żyłowy kabel kompozytowy 0,2 mm2, długość 2 m

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Wyjście PNP Zakresie laserowego PNP z wyjściem PNP (model: FSD22-200P-UI) zapewnia wysokie pomiary odległości dla aplikacji automatyzacji przemysłowej. Ten czujnik, zaprojektowany z myślą o niezawodnej wydajności w trudnych środowiskach, łączy zaawansowaną technologię laserową z solidną konstrukcją, aby spełnić wymagające wymagania pomiarowe.

Charakterystyka produktu ：

Numer części ： FSD22-200P-UI

Odległość środka pomiaru ： 200 mm

Zakres pomiaru ： ± 80 mm

Liniowość: ± 0,3%F.S.

Średnica wiązki ： Ø300 μm

Powtarzalność ： 200 μm

Wyjście sterujące ： PNP

Napięcie zasilania: 12 do 24 V DC ± 10%

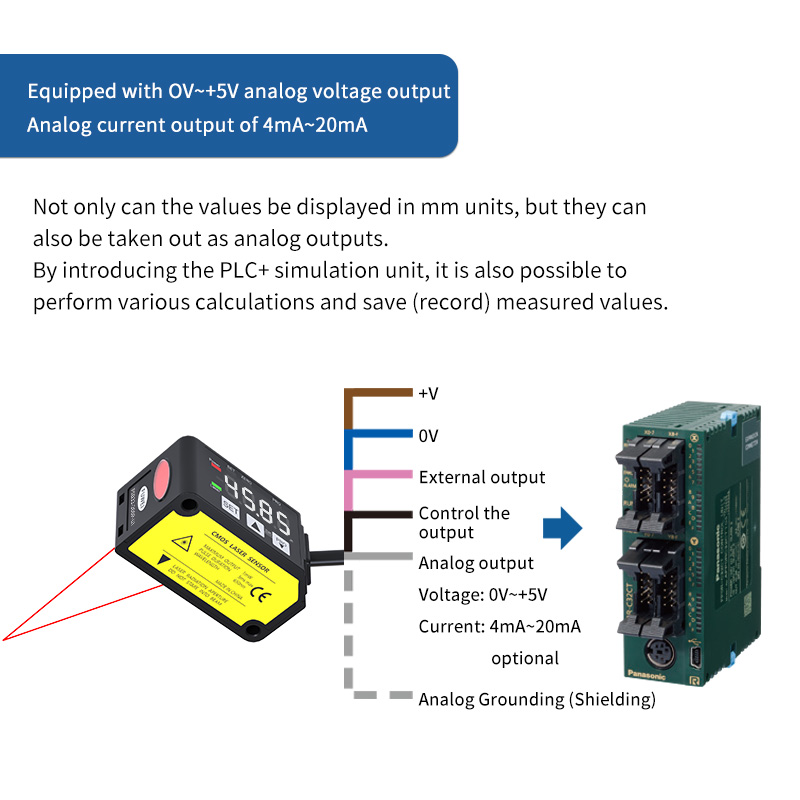

Wyjście napięcia analogowego ： Zakres wyjściowy: 0 do +5 V (przy alarm: +5.2 V)

Wyjście prądu analogowego ： Zakres wyjściowy: 4 do 20 mA (w alardzie: 0mA)

Czas reakcji ： Przełączalne między 1,5 ms / 5ms / 10 ms

Ochrona ： IP67

Temperatura otoczenia: -10 do +45°C (niedopuszczalna kondensacja rosy ani oblodzenie), Przechowywanie: -20 do +60°C

Kabel: 0,2 mm2 5-rdzeniowy kabel kompozytowy, 2 mln długości

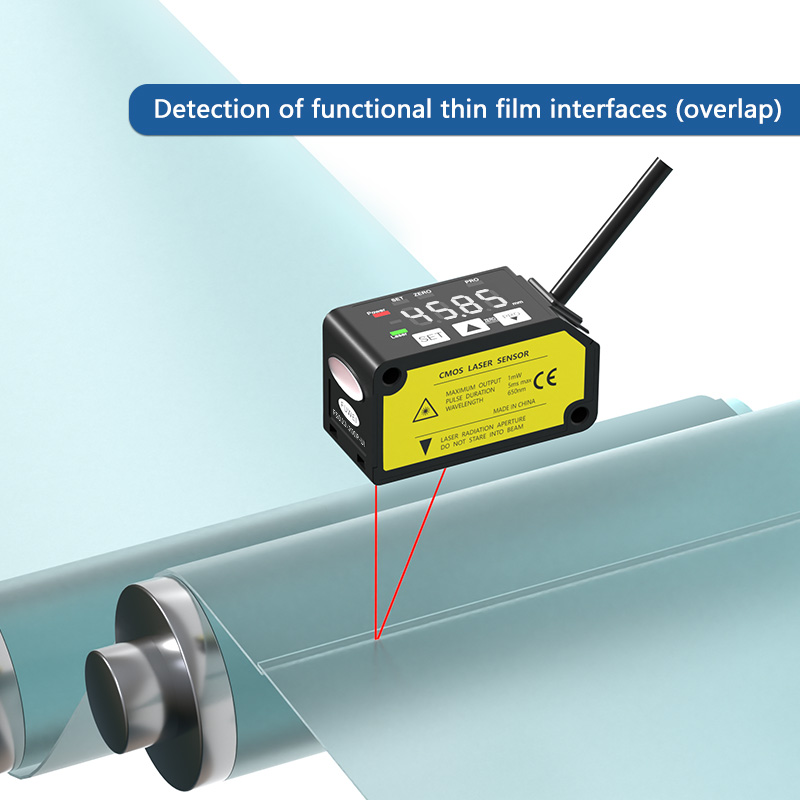

Gdy po stronie czujnika znajduje się obiekt detekcji, detekcja Kan należy ustawić zgodnie z wartością obiektu tła obiektów obiektów. Jest to wygodna funkcja wykrywania zmian w rozmiarze obiektu.

(Podczas używania wykrytego obiektu jako podstawy)

Ustaw wartość odniesienia z boku obiektu tła na podstawie obiektu zredagionego. Trzymaj się z dala od czasu ciała w tle.

Specyfikacje parametrów ：

Typ	Pomiar Centrum 30 mm	Pomiar Centrum typu 50 mm	Pomiar Centrum typu 100 mm	Pomiar Centrum 200 mm	Pomiar środkowy typ 400mm
Wyjście analogowe+NPN	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Wyjście analogowe+PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Odległość środka pomiaru	30 mm	50 mm	100mm	200 mm	400 mm
Zakres pomiaru	± 5 mm	± 15 mm	± 35 mm	± 80mm	± 200 mm
Średnica wiązki (Uwaga 3)	Ok. Ø50 μm	Ok. Ø70 μm	Ok. Ø120 μm	Ok. Ø300 μm	Ok. Ø500 μm
Powtarzalność	10 mm	30 mm	100 mm	200 mm	300 μm (odległość pomiaru od 200 do 400 mm) 800 μm (odległość pomiaru od 400 do 600 mm)
Liniowość	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (odległość pomiaru od 200 do 400 mm) ± 0,4%F.S. (Odległość pomiaru od 400 do 600 mm)
Charakterystyka temperatury	0,03%F.S./° C.
Źródło światła	Czerwony półprzewodnik laserowy klasa 2 [JIS / IEC / GB / FDA (Uwaga 2)] Max. Wyjście: 1 MW, długość fali szczytowej emisji: 655 nm
Napięcie zasilania	12 do 24 V DC ± 10%, Ripple P-P 10% lub mniej
Zużycie energii	40 mA lub mniej (przy napięciu zasilania 24 V), 65 mA lub mniej (przy napięciu zasilania 12 V)
Wyjście kontrolne	NPN Tranzystor otwarty • Maksymalny prąd zlewu: 50 mA •Zastosowane napięcie: 30 V DC lub mniej (Między wyjściem sterującym a 0 V) • Napięcie resztkowe: 1,5 V lub mniej (Przy prądu zlewu 50 mA) • Prąd upływu: 0,1 mA lub mniej			Tranzystor otwartego kolekcjonera PNP • Maksymalny prąd źródłowy: 50 mA • Zastosowane napięcie: 30 V DC lub mniej (Między wyjściem kontrolnym do +v) • Napięcie resztkowe: 1,5 V lub mniej (Przy prądu źródłowym 50 mA) • Prąd upływu: 0,1 mA lub mniej
	Przełączalne albo lekkie lub ciemne
	Incorporated (typ automatycznego resetowania)
Wyjście analogowe	Wyjście napięcia analogowego	• Zakres wyjściowy: od 0 do +5 V (przy alarm: +5,2 V) • Impedancja wyjściowa: 100 Ω
	Analog prąd wyjściowy	• Zakres wyjściowy: od 4 do 20 mA (przy alarm: 0mA) • Impedancja obciążenia: 300 Ω lub mniej
Czas odpowiedzi	Przełączalne między 1,5 ms / 5ms / 10 ms
Wejście zewnętrzne	NPN Non-Contact Dreput • Warunki wejściowe Nieprawidłowe: +8 do +v DC lub otwarte Ważne: 0 do +1.2V DC • Impedancja wejściowa: ok. 10kΩ			Wejście PNP bezkontaktowe • Warunki wejściowe Nieprawidłowe: 0 do +0,6 V DC lub otwarte Ważne: +4 do +v DC • Impedancja wejściowa: ok. 10kΩ
Ochrona	IP67 (IEC)
Stopień zanieczyszczenia	2
Temperatura otoczenia	-10 do +45 ° C (brak kondensacji rosa lub lukier), przechowywanie: -20 do +60 ° C
Wilgotność otoczenia	35 do 85% RH, magazyn: 35 do 85% RH
Natężenie oświetlenia otoczenia	Lampa żarowa: OPAMINANIE SPRAWIEDNYCH AKCEPTACJI 3000 ℓx lub mniej
Wysokość operacyjna	2000 m lub mniej
Kabel	5-żyłowy kabel kompozytowy o średnicy 0,2 mm2 i długości 2 m
Tworzywo	Obudowa: aluminiowy odlewany, przednia pokrywa: akryl
Waga	ok. 85 g (w tym kabel)
Obowiązująca norma	Zgodność z dyrektywą EMC, FDA Standard, UL Recognition
Uwagi:
1) Napięcie zasilania: 24 V DC, temperatura otoczenia: +20 ° C, czas odpowiedzi: 10 ms i analogowa wartość wyjściowa odległości środka pomiaru są używane do nieokreślonych warunków pomiarowych. Tematem jest biała ceramika.
2) Jest to oparte na standardzie FDA, zgodnie z informacją laserową nr 50 standardu FDA.
3) Jest to rozmiar w odległości środka pomiaru. Wartości te zdefiniowano za pomocą 1/E2 (ok. 13,5%) intensywności światła środkowego. Ze względu na wycieki światła poza określonym obszarem współczynnik odbicia wokół punktu wykrywania może być wyższy niż w punkcie, co może wpłynąć na wartość pomiaru.
