Charakterystyka produktu:
Numer części: FSD22-400P-UI
Odległość od środka pomiaru: 400 mm
Zakres pomiarowy: ± 200 mm
Powtarzalność: 300 μm (odległość pomiaru 200 do 400 mm)
800μm (odległość pomiaru 400 do 600mm)
Liniowość: ± 0,3% pełnej skali (odległość pomiaru 200 do 400mm)
±0,4% FS (odległość pomiaru 400 do 600mm)
Średnica wiązki: ok. ø500μm
Wyjście sterujące: PNP
Napięcie zasilania: 12 do 24 V DC ±10%, tętnienie P-P 10% lub mniej
Analogowe wyjście napięciowe: Zakres wyjściowy: 0 do +5 V (w przypadku alarmu: +5,2 V)
Analogowe wyjście prądowe: Zakres wyjściowy: 4 do 20 mA (w przypadku alarmu: 0 mA)
Czas reakcji: przełączany pomiędzy 1,5 ms / 5 ms / 10 ms
Ochrona: IP67
Temperatura otoczenia: -10 do +45°C (niedozwolona kondensacja rosy ani oblodzenie), Przechowywanie: -20 do +60°C
Kabel: 5-żyłowy kabel kompozytowy o długości 2 m
Wprowadzenie do panelu:

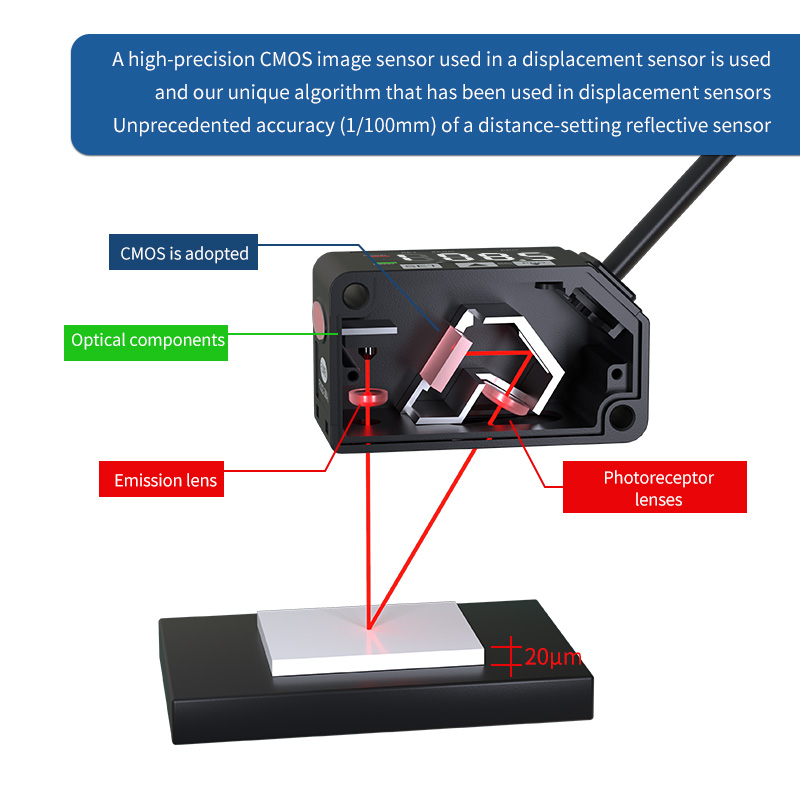

High-precision CMos images are usedSensor's unique algorithm
Wykorzystywany jest precyzyjny czujnik obrazu CMOS zastosowany w czujniku przemieszczenia oraz nasz unikalny algorytm zastosowany w czujnikach przemieszczenia. Niespotykana dokładność (1/100 mm) czujnika odblaskowego ustawiającego odległość
Wyposażony w analogowe wyjście napięciowe OV~+5V. Analogowe wyjście prądowe 4mA~20mA
Wartości można nie tylko wyświetlać w mm, ale można je również wyprowadzać jako wyjścia analogowe. Wprowadzenie jednostki symulacyjnej PLC+ umożliwia także wykonywanie różnych obliczeń i zapisywanie (zapisywanie) zmierzonych wartości
Funkcja zerowania
Jest to funkcja pozwalająca na wymuszenie zerowania mierzonej wartości. Punkt zerowy można określić dowolnie. Ustaw wysokość wykrytego obiektu na wartość bazową, co można łatwo wykorzystać podczas pomiaru tolerancji lub pomiaru różnic przekrojów.
Wyposażone w wygodne funkcje przełączania ustawień
Gdy po stronie czujnika znajduje się wykrywany obiekt, wykrywanie można ustawić zgodnie z wartością wzorcową obiektu tła. Jest to wygodna funkcja do wykrywania zmian wielkości obiektu.
(W przypadku używania wykrytego obiektu jako podstawy)
Ustaw wartość referencyjną z boku obiektu tła w oparciu o wykryty obiekt. Trzymaj się z dala od tła. Czas na wykorzystanie ciała.
Aplikacja sceny:
Wykryj wypaczenie podłoża

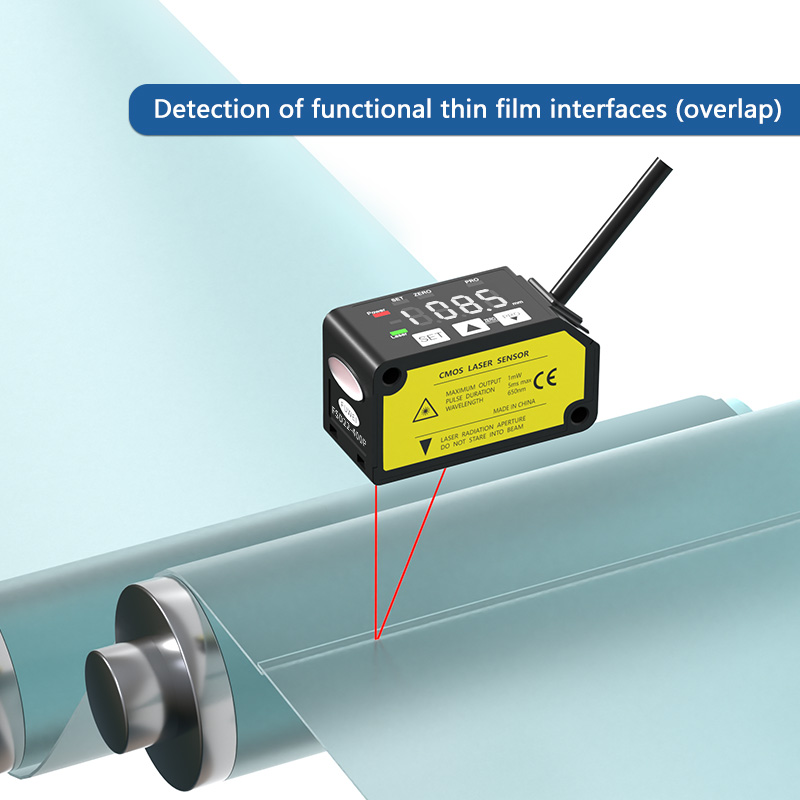

Wykryj nakładanie się ramek wiodących
Ocena przodu i tyłu obudowy elementów elektronicznych
Wykryj obecność lub brak uszczelek
Wymiary okablowania:

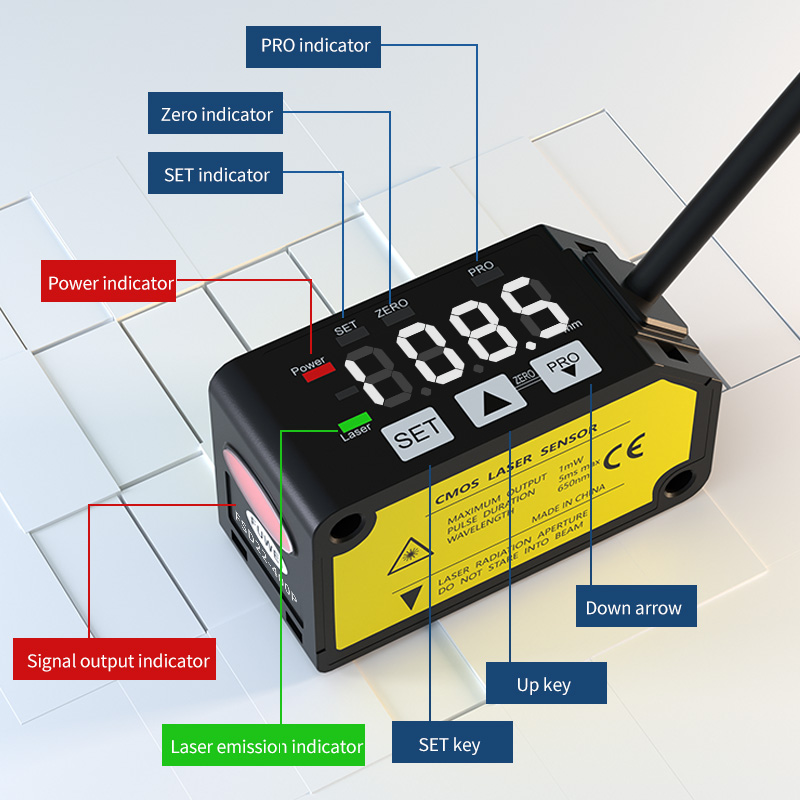

Prezentacja produktu:
Specyfikacja parametrów:
| Typ |
Pomiar typ środkowy 30 mm |
Pomiar typ środkowy 50 mm |
Pomiar typ środkowy 100 mm |
Pomiar typ środkowy 200 mm |
Pomiar środkowy typ 400mm |
|
| Wyjście analogowe+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Wyjście analogowe+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Odległość środka pomiaru |
30mm |
50mm |
100mm |
200 mm |
400mm |
|
| Zakres pomiaru |
±5 mm |
±15mm |
± 35 mm |
± 80 mm |
±200 mm |
|
| Średnica belki (Uwaga 3) |
Około. ø50μm |
Około. ø70μm |
Około. ø120μm |
Około. ø300μm |
Około. ø500μm |
|
| Powtarzalność |
10μm |
30μm |
100μm |
200μm |
300μm (odległość pomiaru 200 do 400mm) 800μm (odległość pomiaru 400 do 600mm) |
|
| Liniowość |
±0,3% FS |
±0,3% FS |
±0,3% FS (odległość pomiaru 200 do 400mm) ±0,4% FS (odległość pomiaru 400 do 600mm) |
|||
| Charakterystyka temperaturowa |
0,03% FS/°C |
|||||
| Źródło światła |
Czerwony laser półprzewodnikowy klasa 2 [JIS/IEC/GB/FDA (Uwaga 2)] Maks. moc wyjściowa: 1 mW, szczytowa długość fali emisji: 655 nm |
|||||
| Napięcie zasilania |
12 do 24 V DC ±10%, tętnienie P-P 10% lub mniej |
|||||
| Pobór energii |
40 mA lub mniej (przy napięciu zasilania 24 V DC), 65 mA lub mniej (przy napięciu zasilania 12 V DC) |
|||||
| Wyjście sterujące |
Tranzystor NPN z otwartym kolektorem •Maksymalny prąd ujścia: 50mA •Zastosowane napięcie: 30 V DC lub mniej (Między wyjściem sterującym a 0 V) •Napięcie szczątkowe: 1,5 V lub mniej (Przy prądzie ujścia 50 mA) •Prąd upływowy: 0,1 mA lub mniej |
Tranzystor PNP z otwartym kolektorem •Maksymalny prąd źródła: 50mA •Zastosowane napięcie: 30 V DC lub mniej (Pomiędzy wyjściem sterującym a +V) •Napięcie szczątkowe: 1,5 V lub mniej (Przy prądzie źródła 50 mA) •Prąd upływowy: 0,1 mA lub mniej |
||||
| Możliwość przełączania w trybie Light-ON lub Dark-ON |
||||||
| Wbudowane (typ automatycznego resetowania) |
||||||
| Wyjście analogowe |
Analogowe wyjście napięciowe |
•Zakres wyjściowy: 0 do +5 V (w przypadku alarmu: +5,2 V) •Impedancja wyjściowa: 100Ω |
||||
| Analogowe wyjście prądowe |
•Zakres wyjściowy: 4 do 20 mA (przy alarmie: 0 mA) •Impedancja obciążenia: 300 Ω lub mniej |
|||||
| Czas odpowiedzi |
Możliwość przełączania pomiędzy 1,5 ms / 5 ms / 10 ms |
|||||
| Wejście zewnętrzne |
Wejście bezdotykowe NPN •Warunki wejściowe Nieprawidłowy: +8 do +V DC lub otwarty Obowiązuje: 0 do +1,2 V DC •Impedancja wejściowa: Ok. 10 kΩ |
Wejście bezdotykowe PNP •Warunki wejściowe Nieprawidłowy: 0 do +0,6 V DC lub otwarty Obowiązuje: +4 do +V DC •Impedancja wejściowa: Ok. 10 kΩ |
||||
| Ochrona |
IP67 (IEC) |
|||||
| Stopień zanieczyszczenia |
2 |
|||||
| Temperatura otoczenia |
-10 do +45°C (niedozwolona kondensacja rosy ani oblodzenie), Przechowywanie: -20 do +60°C |
|||||
| Wilgotność otoczenia |
35 do 85% RH, Przechowywanie: 35 do 85% RH |
|||||
| Natężenie oświetlenia otoczenia |
Lampa żarowa: Akceptowalne natężenie oświetlenia powierzchniowego 3000ℓx lub mniej |
|||||
| Wysokość operacyjna |
2000 m lub mniej |
|||||
| Kabel |
5-żyłowy kabel kompozytowy o średnicy 0,2 mm2 i długości 2 m |
|||||
| Materiał |
Obudowa: odlew aluminiowy, pokrywa przednia: akryl |
|||||
| Waga |
około. 85g (łącznie z kablem) |
|||||
| Odpowiedni standard |
Zgodność z dyrektywą EMC, norma FDA, uznanie UL |
|||||
| Uwagi: |
|
|
|
|
|
|
| 1) Napięcie zasilania: 24 V DC, temperatura otoczenia: +20°C, czas reakcji: 10 ms i wyjściowa wartość analogowa odległości środka pomiaru są używane dla nieokreślonych warunków pomiaru. Tematem jest biała ceramika. |
||||||
| 2) Opiera się to na standardzie FDA, zgodnie z zawiadomieniem dotyczącym lasera nr 50 standardu FDA. |
||||||
| 3) Jest to wielkość w odległości od środka pomiaru. Wartości te określono stosując 1/e2 (ok. 13,5%) natężenia światła centralnego. Ze względu na wyciek światła poza określonym obszarem, współczynnik odbicia wokół punktu detekcji może być wyższy niż w tym punkcie, co może mieć wpływ na wartość pomiaru. |
||||||
Rozmiar produktu:
połączenie:
