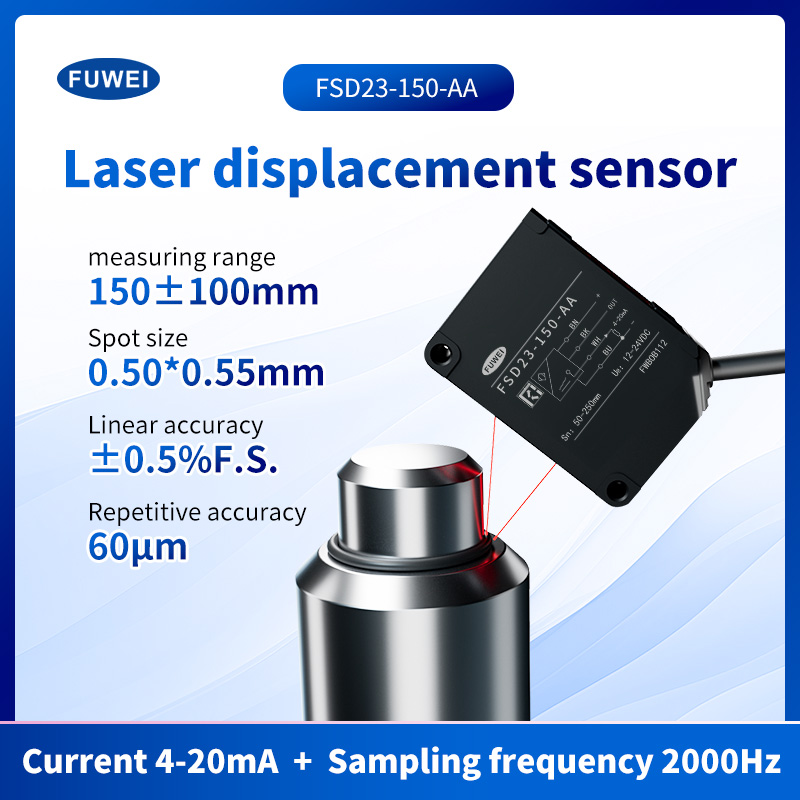

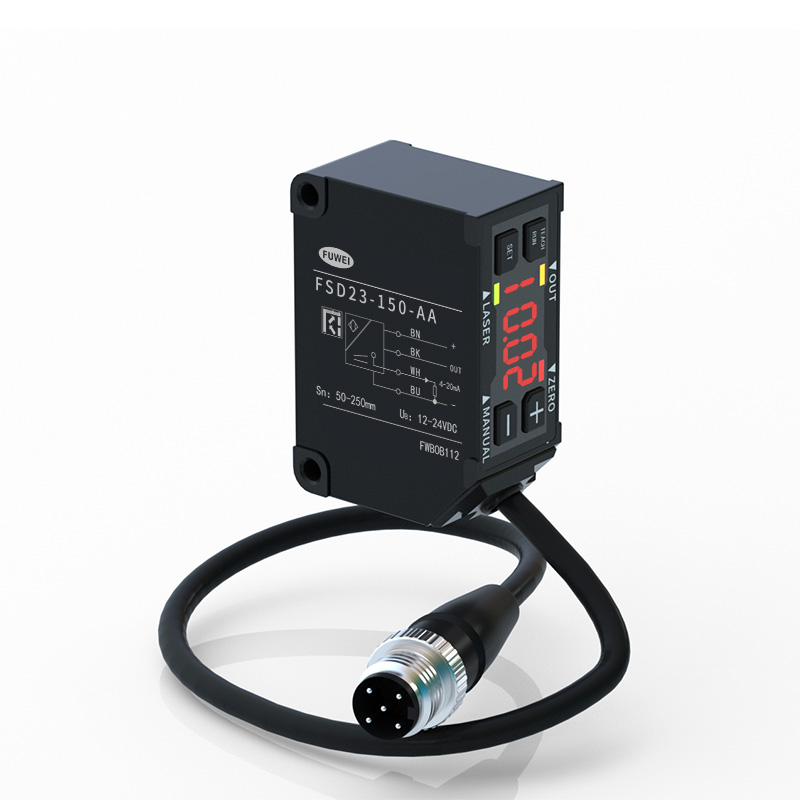

Prąd analogowy 4-20mA Laserowy czujnik przemieszczenia FSD23-150-AA

Model:FSD23-150-AA
Prąd analogowy 4-20mA Laserowy czujnik przemieszczenia Numer części: FSD23-150-AA Odległość od środka pomiaru: 150 mm Zakres pomiarowy: ± 100 mm Liniowość: ± 0,5% FS Powtarzalność: 60μm Wyjście sterujące: NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V) Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64, Odległość pomiaru: Środek zakresu, Obiekt testowany: Biała ceramika Analogowe wyjście napięciowe: wyjście 0-10 V, impedancja wyjściowa 100 Ω Analogowe wyjście prądowe: wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω Ochrona: IP67 Temperatura pracy/wilgotność: -10 ~ 50⁰C / 35 ~ 85% RH bez zacieków i kondensacji
Wyślij zapytaniePobierz plik PDF
Opis produktu

Prąd analogowy 4-20mA Laserowy czujnik przemieszczenia Charakterystyka produktu:

Numer części: FSD23-150-AA

Odległość od środka pomiaru: 150 mm

Zakres pomiarowy: ± 100 mm

Liniowość: ± 0,5% FS

Powtarzalność: 60μm

Wyjście sterujące: NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V)

Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64, Odległość pomiaru: Środek zakresu, Obiekt testowany: Biała ceramika

Analogowe wyjście napięciowe: wyjście 0-10 V, impedancja wyjściowa 100 Ω Analogowe wyjście prądowe: wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω

Ochrona: IP67

Temperatura pracy/wilgotność: -10 ~ 50⁰C / 35 ~ 85% RH bez zacieków i kondensacji















Dane techniczne:

Numer części

Prąd analogowy

4-20 mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Napięcie analogowe

0-10 V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Komunikacja RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Typy kablowe - komunikacja 485
 /
 /
 /
 FSD23-150-RS485

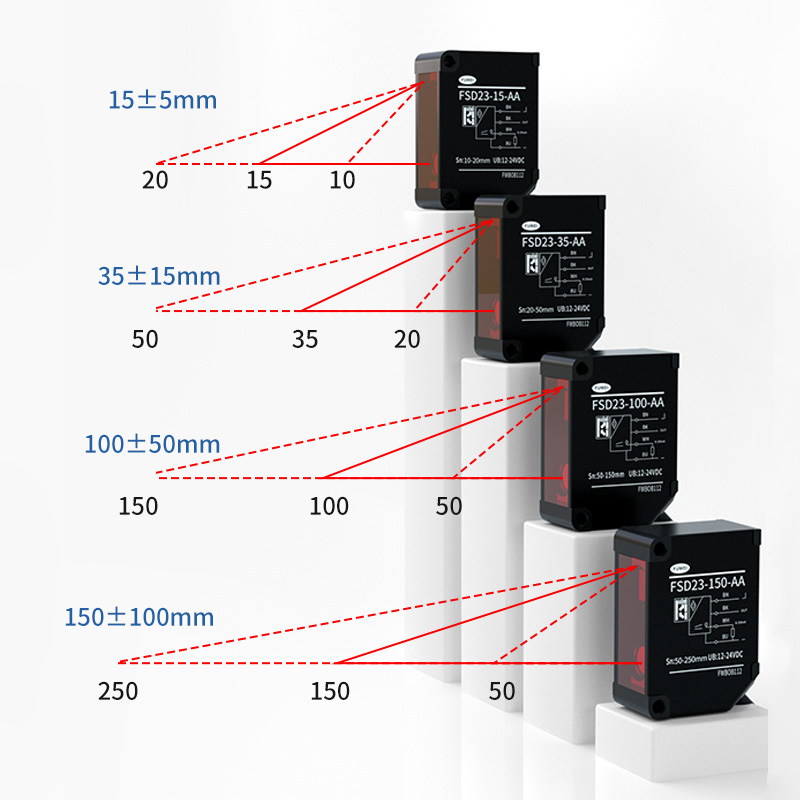

Środek zakresu pomiarowego
 15mm
 35mm
 100mm
 150 mm
Zakres pomiarowy
 ± 5 mm
 ±15 mm
 ±50mm
 ±100mm
Źródło światła
 Średni. Długość fali
 Czerwona dioda laserowa (długość fali 650nm)
Maks. moc wyjściowa
 390 µW
 1ww
Klasa lasera
 IEM/JEGO
 Klasa 1
 Klasa 2
FDA
 KLASA I
 KLASA II
Rozmiar plamki*1
 0,5 * 0,7 mm
 0,45*0,80mm
 0,6 * 0,7 mm
 0,5 * 0,55 mm
Liniowość
 ±0,1% pełnej skali
 ±0,1% pełnej skali
 ±0,1% pełnej skali
 ±0,5% pełnej skali
Powtarzalność*2
 1mm
 6μm
 20mm
 60mm
Okres próbkowania
 500MS / 1000MS / 2000MS / 4000MS / AUTO
Dryft temperaturowy (wartość typowa)
 ±0,02% pełnej skali/⁰C
 ±0,02% pełnej skali/⁰C
 ±0,05% pełnej skali/⁰C
 ±0,08% pełnej skali/⁰C

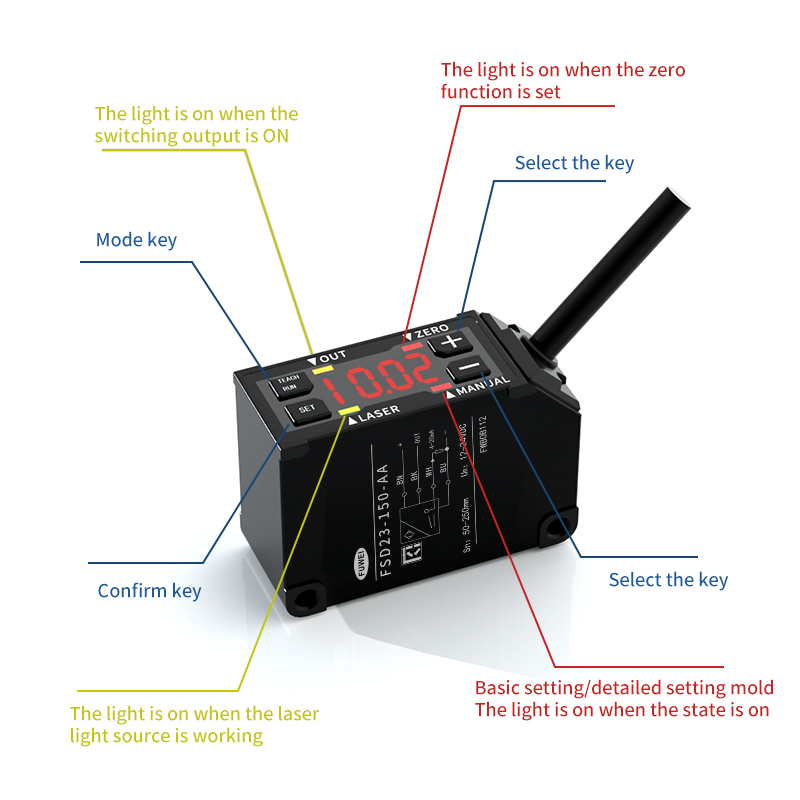

Wskaźnik

Wskaźnik laserowy: Zielony / Wskaźnik resetowania zera: Czerwony

Wskaźnik wyjścia: pomarańczowy / wskaźnik trybu: czerwony
Wejście MF (wielofunkcyjne).
 Laser wyłączony, nauczanie, próbkowanie i zatrzymanie, jeden strzał, resetowanie zera
Wyjście sterujące
 NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V)
Bieżące zużycie
 maks. 70 mA
Prąd analogowy
 Wyjście 4-20mA, dopuszczalna rezystancja obciążenia poniżej 300Ω
Napięcie analogowe
 Wyjście 0-10 V, impedancja wyjściowa 100 Ω
Obwód ochronny
 Ochrona przed odwrotnym podłączeniem, ochrona nadprądowa
Kategoria ochrony
 IP67 łącznie z częścią przyłączeniową
Temperatura pracy/wilgotność.
 -10 ~ 50⁰C / 35 ~ 85% RH bez zamarzania i kondensacji
Temperatura przechowywania/wilgotność.
 -20 ~ 60⁰C / 35 ~85%/wilgotność względna
Natężenie oświetlenia otoczenia
 Światło słoneczne: maks. 20 000 lx. / Żarówka: maks. 3000 lx.
Odporność na wibracje
 10 ~ 55 Hz, podwójna amplituda 1,5 mm, X, Y, Z przez 2 godziny
Odporność na wstrząsy
 500mm/s2 (ok. 50G) X,Y,Z 3 razy każdy
Tworzywo
 Aluminium
Waga
 Około. 60g
Specyfikacje opierają się na stanie, chyba że wskazano inaczej: Temperatura otoczenia: 23⁰C,
Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64,Odległość pomiaru:Środek zakresu, Obiekt testowany: Biała ceramika
*1 Zdefiniowano przy sile środkowej 1/e2 (13,5%) w środku. Może występować światło wyciekające o innym rozmiarze niż określony. Czujnik może
może mieć wpływ obecność silnie odblaskowego obiektu w pobliżu obszaru detekcji.
*2 512 czasu uśredniania

Mały wzrost i duża funkcjonalność

Różnorodne podstawowe korzyści funkcjonalne do Twojego użytku
