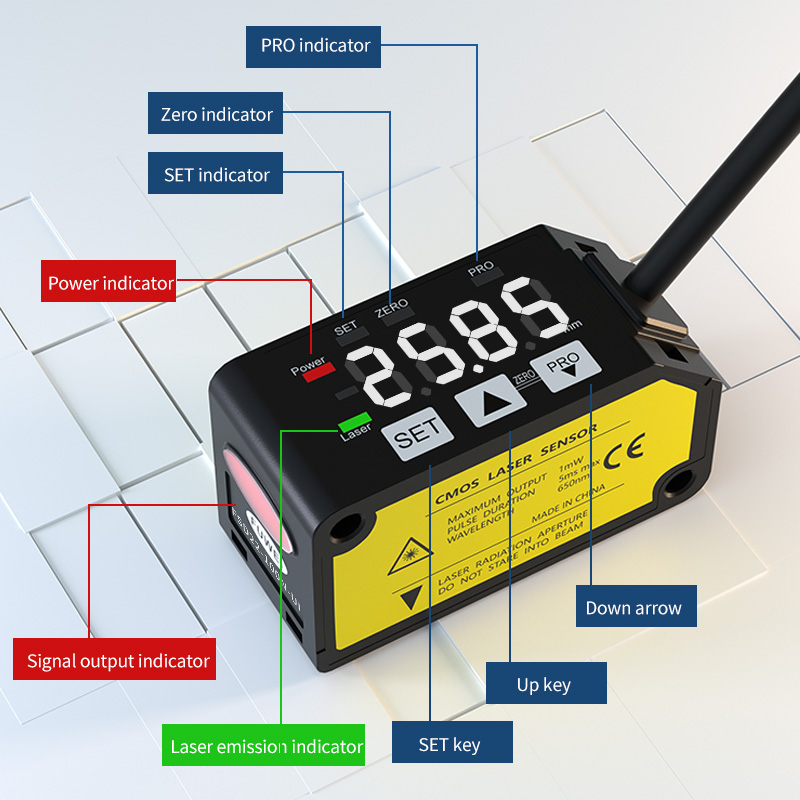

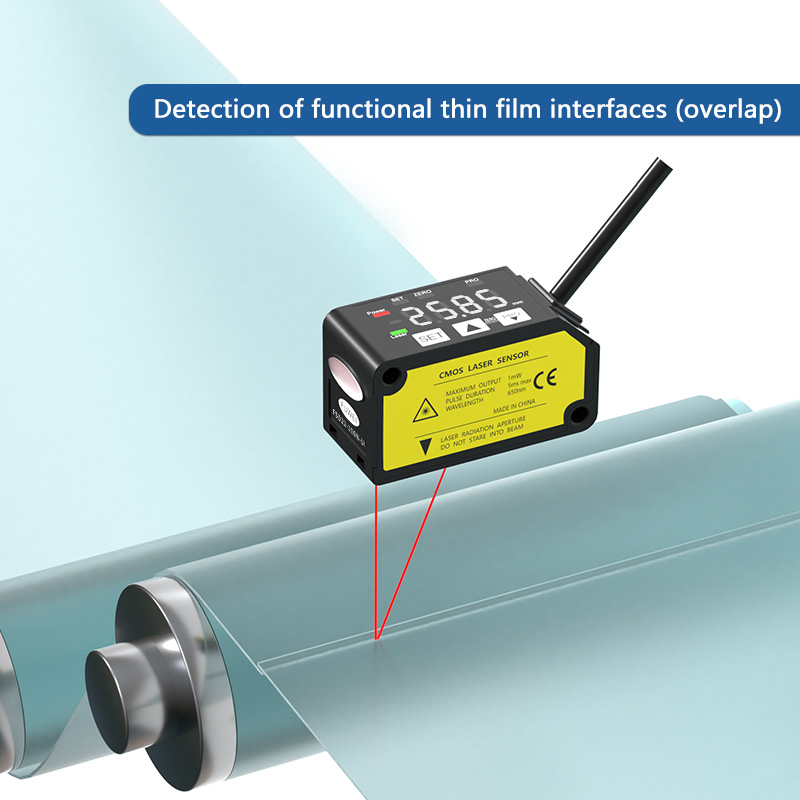

Charakterystyka produktu ：

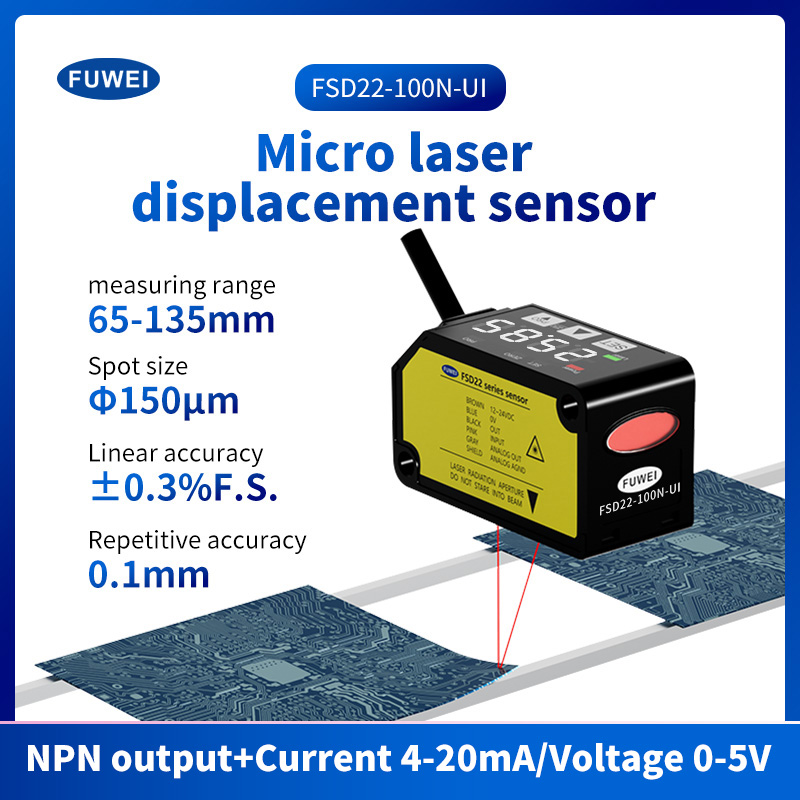

Numer części ： FSD22-100N-UI
Odległość środka pomiaru ： 100 mm
Zakres pomiaru ： ± 35 mm
Liniowość: ± 0,3%F.S.
Średnica wiązki ： Ø120 μm
Powtarzalność ： 100 μm
Wyjście sterujące ： NPN
Napięcie zasilania ： 12 do 24 V DC ± 10%
Wyjście napięcia analogowego ： Zakres wyjściowy: 0 do +5 V (przy alarm: +5.2 V)
Wyjście prądu analogowego ： Zakres wyjściowy: 4 do 20 mA (w alardzie: 0mA)
Czas reakcji ： Przełączalne między 1,5 ms / 5ms / 10 ms
Ochrona ： IP67
Temperatura otoczenia ： -10 do +45 ° C (brak kondensacji rogi lub lukier), przechowywanie: -20 do +60 ° C
Specyfikacje parametrów ：
|
Typ |
Pomiar Centrum 30 mm |
Pomiar Centrum typu 50 mm |
Pomiar Centrum typu 100 mm |
Pomiar Centrum 200 mm |
Pomiar Centrum 400 mm |
|
|
Wyjście analogowe+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI |
FSD22-200N-UI |
FSD22-400N-UI |
|
|
Wyjście analogowe+PNP |
FSD22-30P-UI |
FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
|
Odległość środka pomiaru |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
|
Zakres pomiaru |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
|
Średnica wiązki (Uwaga 3) |
Ok. Ø50 μm |
Ok. Ø70 μm |
Ok. Ø120 μm |
Ok. Ø300 μm |
Ok. Ø500 μm |
|
|
Powtarzalność |
10 mm |
30 mm |
100 mm |
200 mm |
300 μm (odległość pomiaru od 200 do 400 mm) 800 μm (odległość pomiaru od 400 do 600 mm) |
|
|
Liniowość |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (odległość pomiaru od 200 do 400 mm) ± 0,4%F.S. (Odległość pomiaru od 400 do 600 mm) |
|||
|
Charakterystyka temperatury |
0,03%F.S./° C. |
|||||
|

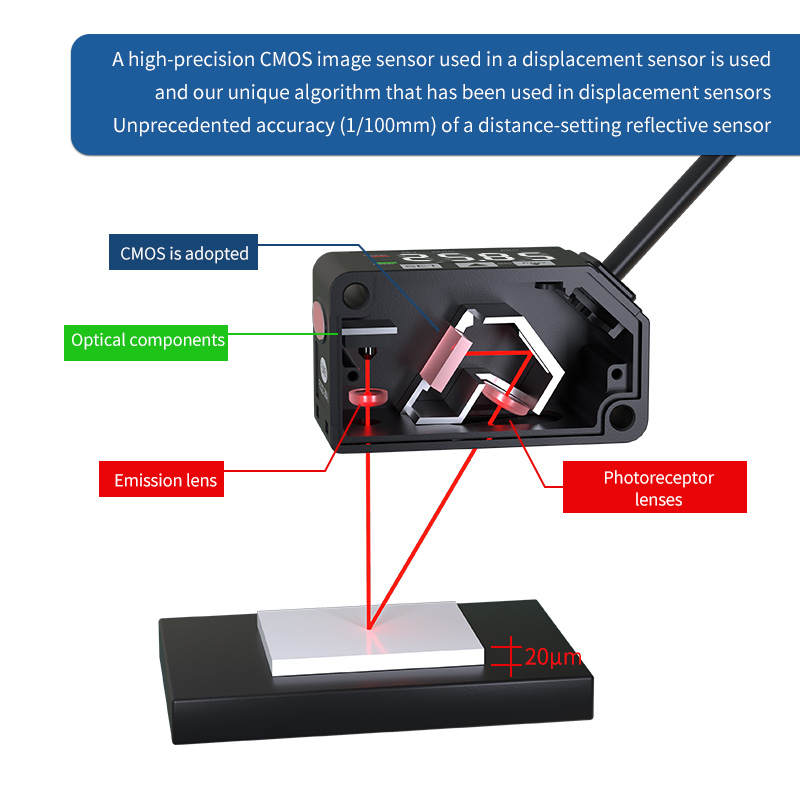

Źródło światła |
Czerwony półprzewodnik laserowy klasa 2 [JIS / IEC / GB / FDA (Uwaga 2)] Max. Wyjście: 1 MW, długość fali szczytowej emisji: 655 nm |
|||||
|
Napięcie zasilania |
12 do 24 V DC ± 10%, Ripple P-P 10% lub mniej |
|||||
|
Zużycie energii |
40 mA lub mniej (przy napięciu zasilania 24 V), 65 mA lub mniej (przy napięciu zasilania 12 V) |
|||||
| Wyjście kontrolne |
NPN Tranzystor otwarty • Maksymalny prąd zlewu: 50 mA • Zastosowane napięcie: 30 V DC lub mniej (Między wyjściem kontrolnym do 0 V) • Napięcie resztkowe: 1,5 V lub mniej (Przy prądu zlewu 50 mA) • Prąd upływu: 0,1 mA lub mniej |
Tranzystor otwartego kolekcjonera PNP • Maksymalny prąd źródłowy: 50 mA • Zastosowane napięcie: 30 V DC lub mniej (Między wyjściem kontrolnym do +v) • Napięcie resztkowe: 1,5 V lub mniej (Przy prądu źródłowym 50 mA) • Prąd upływu: 0,1 mA lub mniej |
||||
|
Przełączalne albo lekkie lub ciemne |
||||||
|
Incorporated (typ automatycznego resetowania) |
||||||
|

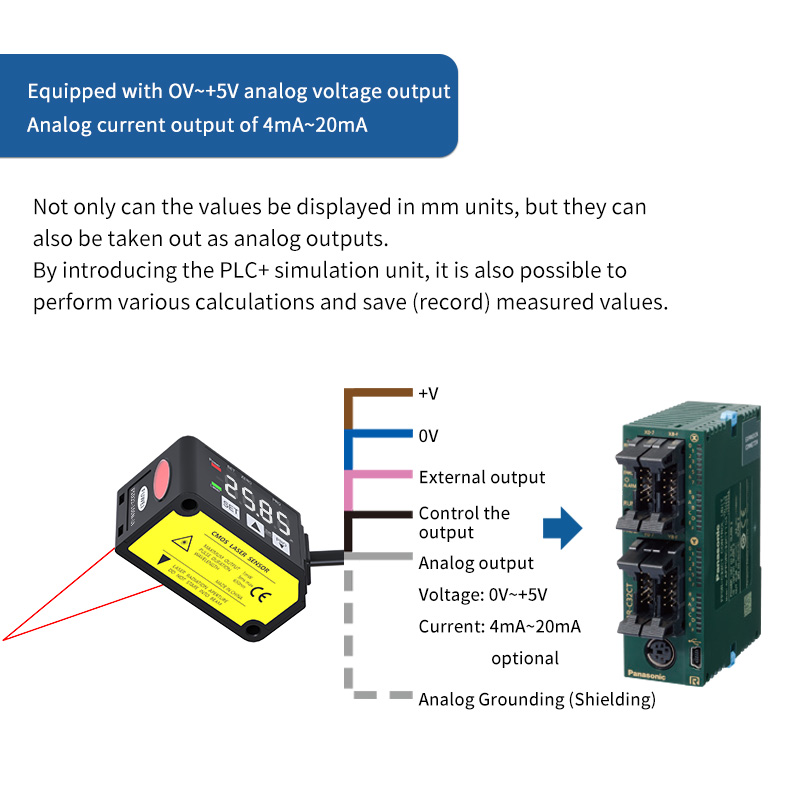

Wyjście analogowe |
Wyjście napięcia analogowego |
• Zakres wyjściowy: od 0 do +5 V (przy alarm: +5,2 V) • Impedancja wyjściowa: 100 Ω |
||||
|
Analog prąd wyjściowy |
• Zakres wyjściowy: od 4 do 20 mA (przy alarm: 0mA) • Impedancja obciążenia: 300 Ω lub mniej |
|||||
|
Czas odpowiedzi |
Przełączalne między 1,5 ms / 5ms / 10 ms |
|||||
|
Wejście zewnętrzne |
NPN Non-Contact Dreput • Warunki wejściowe Nieprawidłowe: +8 do +v DC lub otwarte Prawidłowe: 0 do +1.2V DC • Impedancja wejściowa: ok. 10kΩ |
Wejście PNP bezkontaktowe • Warunki wejściowe Nieprawidłowe: 0 do +0,6 V DC lub otwarte Ważne: +4 do +v DC • Impedancja wejściowa: ok. 10kΩ |
||||
|
Ochrona |
IP67 (IEC) |
|||||
|
Stopień zanieczyszczenia |
2 |
|||||
|
Temperatura otoczenia |
-10 do +45 ° C (brak kondensacji rosa lub lukier), przechowywanie: -20 do +60 ° C |
|||||
|
Wilgotność otoczenia |
35 do 85% RH, magazyn: 35 do 85% RH |
|||||
|
Oświetlenie otoczenia |
Lampa żarowa: OPAMINANIE SPRAWIEDNYCH AKCEPTACJI 3000 ℓx lub mniej |
|||||
|
Wysokość operacyjna |
2000 m lub mniej |
|||||
|
Kabel |
0,2 mm2 5-rdzeniowy kabel kompozytowy, 2 mln długości |
|||||
|
Tworzywo |
Obudowa: aluminiowy odlewany, przednia pokrywa: akryl |
|||||
|
Waga |
ok. 85 g (w tym kabel) |
|||||
|
Odpowiedni standard |
Zgodność z dyrektywą EMC, FDA Standard, UL Recognition |
|||||
|
Uwagi: |
|
|
|
|
|
|
|
1) Napięcie zasilania: 24 V DC, temperatura otoczenia: +20 ° C, czas odpowiedzi: 10 ms i analogowa wartość wyjściowa odległości środka pomiaru są używane do nieokreślonych warunków pomiarowych. Tematem jest biała ceramika. |
||||||
|
2) Jest to oparte na standardzie FDA, zgodnie z informacją laserową nr 50 standardu FDA. |
||||||
|
3) Jest to rozmiar w odległości środka pomiaru. Wartości te zdefiniowano za pomocą 1/E2 (ok. 13,5%) intensywności światła środkowego. Ze względu na wycieki światła poza określonym obszarem współczynnik odbicia wokół punktu wykrywania może być wyższy niż w punkcie, co może wpływać na wartość pomiaru. |
||||||
