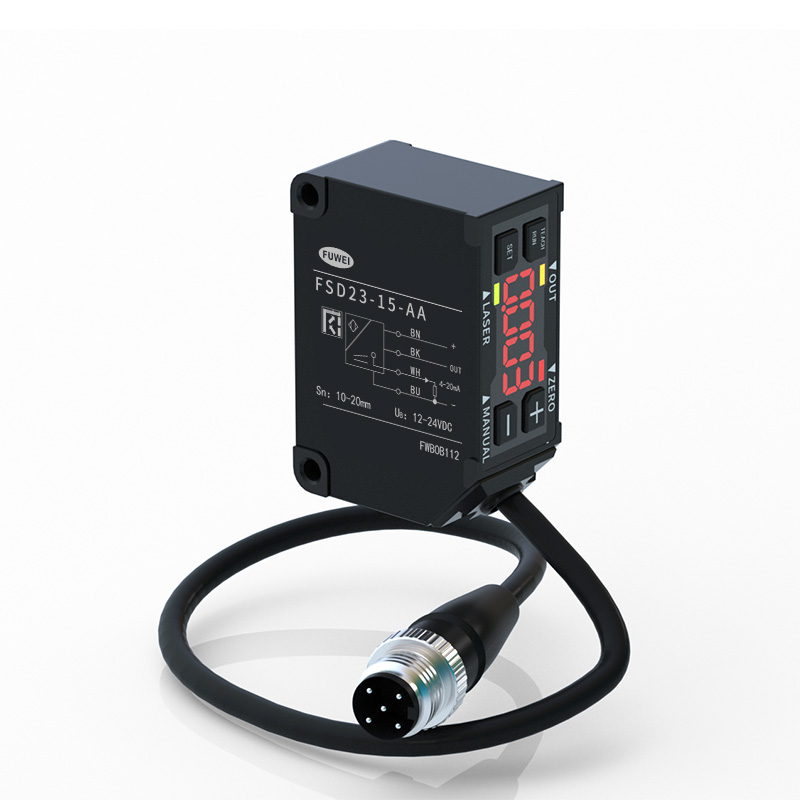

Ekran cyfrowy LED aluminiowy czujnik przemieszczenia lasera

Model:FSD23-15-AA

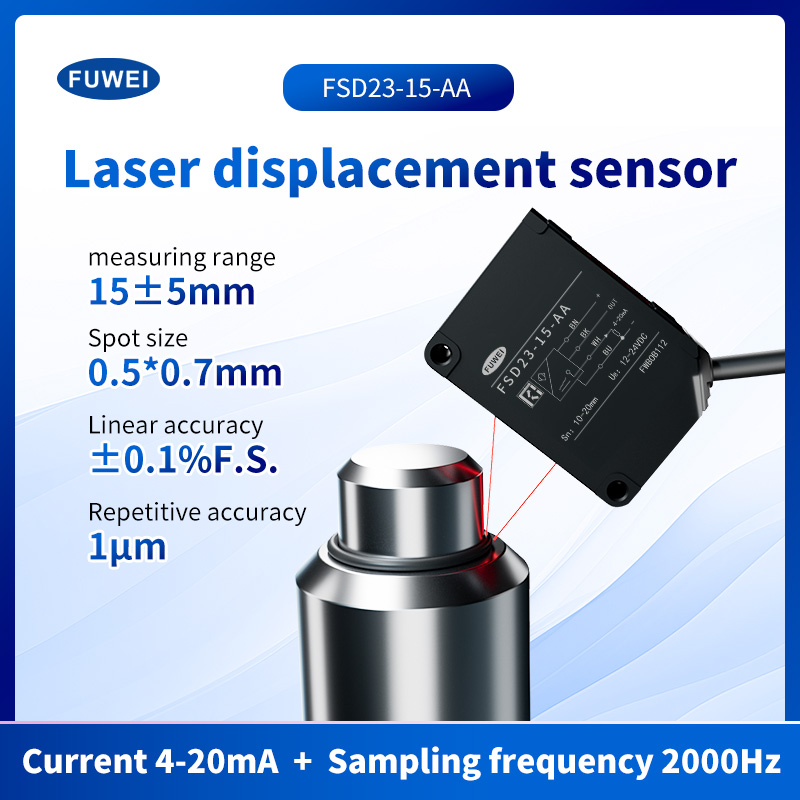

Ekran cyfrowy LED aluminiowy czujnik pojemności lasera Numer części ： FSD23-15-AA Odległość środka pomiaru ： 15 mm Zakres pomiaru ： ± 5 mm Liniowość: ± 0,1%F.S. Powtarzalność ： 1 μm Wyjście sterujące ： NPN/PNP MAX.100MA/DC30V ((napięcie resztkowe 1,8 V maks.) Napięcie zasilania ： 24 VDC, okres próbkowania: 500 μs, uśrednianie: 64, odległość pomiaru: środek zasięgu, obiekt testowy: Biała ceramika Wyjście napięcia analogowego ： Wyjście 0-10 V, impedancja wyjściowa 100 ω prąd analogowy ： Wyjście 4-20 mA, Dopuszczalna rezystancja obciążenia poniżej 300 Ω Ochrona ： IP67 Temperatura operacyjna / humid.-10~50⁰C / 35 ~ 85% RH bez zmysłów lub kondensacji
Wyślij zapytaniePobierz plik PDF
Opis produktu

Ekran cyfrowy LED aluminiowy czujnik przemieszczenia laserowego Charakterystyka produktu:

Numer części ： FSD23-15-AA

Odległość środka pomiaru ： 15 mm

Zakres pomiaru ： ± 5 mm

Liniowość: ± 0,1%F.S.

Powtarzalność ： 1 μm

Wyjście sterujące ： NPN/PNP MAX.100MA/DC30V ((napięcie resztkowe 1,8 V maks.)

Napięcie zasilania ： 24 VDC, okres próbkowania: 500 μs, uśrednianie: 64, odległość pomiaru: środek zasięgu, obiekt testowy: Biała ceramika

Analogowe wyjście napięciowe: wyjście 0-10 V, impedancja wyjściowa 100 Ω Analogowe wyjście prądowe: wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω

Ochrona ： IP67

Temperatura operacyjna / humid.-10~50⁰C / 35 ~ 85% RH bez zmysłów lub kondensacji





















Specyfikacje:

Numer części

Prąd analogowy

4-20MA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Napięcie analogowe

0-10 V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Komunikacja RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Komunikacja typerów kablowych-485
 /
 /
 /
 FSD23-150-RS485

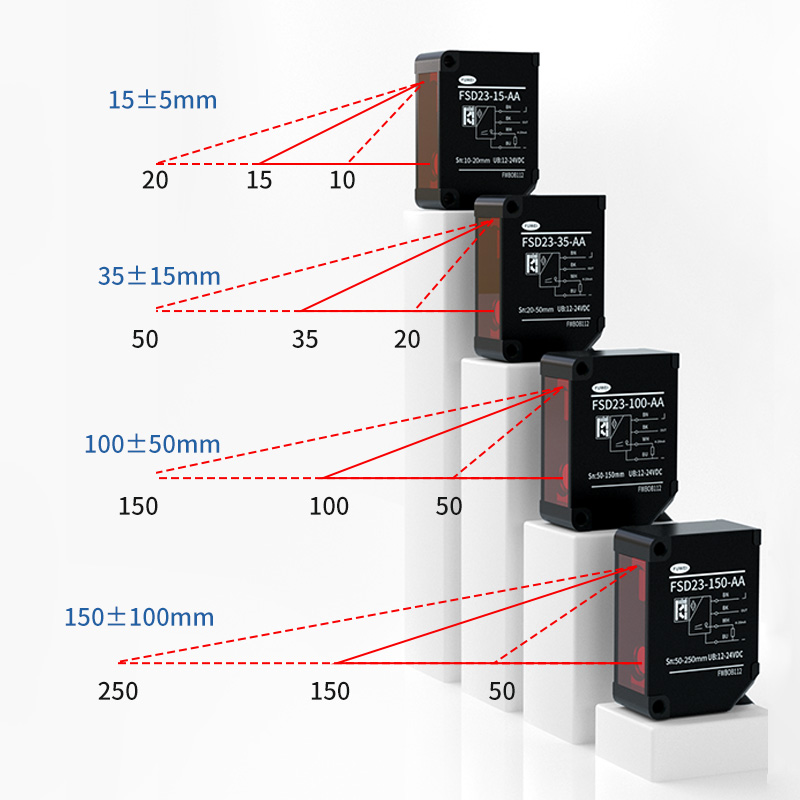

Środek zakresu pomiarowego
 15 mm
 35 mm
 100 mm
 150 mm
Zakres pomiaru
 ± 5 mm
 ± 15 mm
 ± 50 mm
 ± 100 mm
Źródło światła
 Średni. Długość fali
 Czerwona dioda laserowa (długość fali 650 nm)
Max. moc wyjściowa
 390 μW
 1ww
Klasa lasera
 IEM/jego
 Klasa 1
 Klasa 2
FDA
 Klasa I.
 KLASA II
Rozmiar miejsca*1
 0,5*0,7 mm
 0,45*0,80 mm
 0,6*0,7 mm
 0,5*0,55 mm
Liniowość
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,5% F.S.
Powtarzalność*2
 1 mm
 6 μm
 20 mm
 60 mm
Okres próbkowania
 500ms / 1000ms / 2000ms / 4000ms / auto
Dryf temperatury (typowa wartość)
 ± 0,02% F.S./⁰c
 ± 0,02% F.S./⁰c
 ± 0,05% F.S./⁰c
 ± 0,08% F.S./⁰c

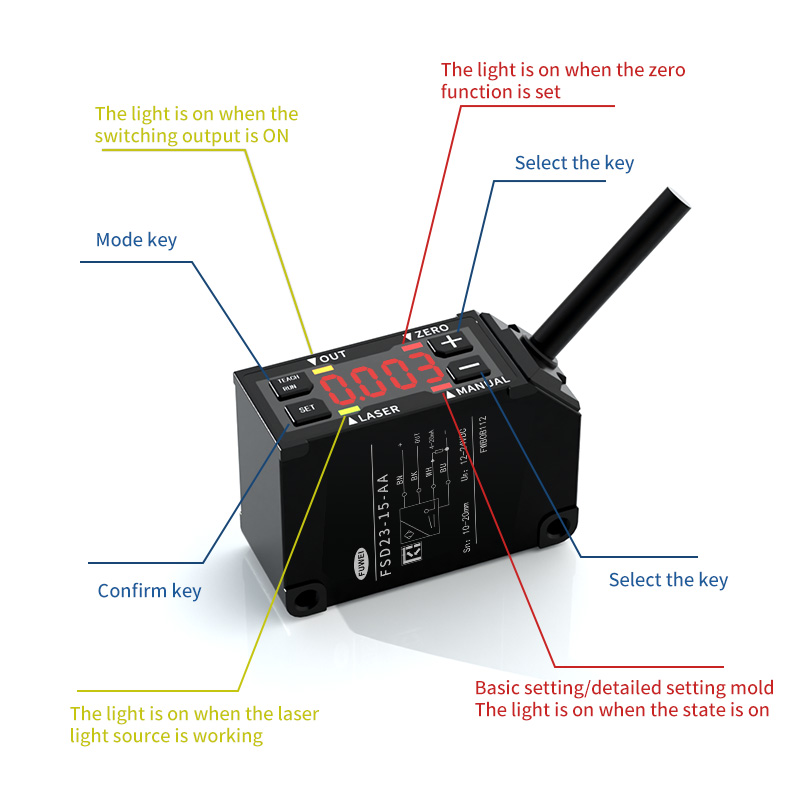

Wskaźnik

Wskaźnik lasera: Zielony / zerowy wskaźnik resetowania: czerwony

Wskaźnik wyjścia: pomarańczowy / wskaźnik trybu: czerwony
Wejście MF (wiele funkcji)
 Laser Off, Learning, Samp & Hold, One Shot, Zero Reset
Wyjście kontrolne
 NPN/PNP MAX.100MA/DC30V ((napięcie resztkowe 1,8 V maks.)
Bieżąca konsumpcja
 70 mA MAX.
Prąd analogowy
 Wyjście 4-20mA, dopuszczalna rezystancja obciążenia poniżej 300Ω
Napięcie analogowe
 Wyjście 0-10 V, impedancja wyjściowa 100 Ω
Obwód ochrony
 Ochrona odwrotnego połączenia, nad obecną ochroną
Kategoria ochrony
 IP67, w tym część połączenia
Temperatura operacyjna/Humid.
 -10 ~ 50⁰C / 35 ~ 85% RH bez zamarzania i kondensacji
Temperatura przechowywania/Humid.
 -20 ~ 60⁰C / 35 ~ 85% / RH
Oświetlenie otoczenia
 Światło słoneczne: 20 000 lx Max. / Lampa żarowa: maksymalnie 3000 lx.
Odporność na wibracje
 10 ~ 55 Hz, podwójna amplituda 1,5 mm, x, y, z przez 2 godziny
Odporność na wstrząs
 500 mm/s2 (ok. 50 g) x, y, z 3 razy każdy
Tworzywo
 Aluminium
Waga
 Ok. 60G
Specyfikacje są oparte na stanie, chyba że określono inaczej: temperatura otoczenia: 23⁰C,
Napięcie zasilania: 24 VDC, okres próbkowania: 500 μs, uśrednianie: 64, odległość pomiaru: środek zasięgu, obiekt testowy: Biała ceramika
*1 zdefiniowane z wytrzymałością środkową 1/E2 (13,5%) w środku. Może występować lekkie światło inne niż określony rozmiar miejsca. Czujnik może
dotknij, gdy znajduje się bardzo odblaskowy obiekt zbliżony do obszaru wykrywania.
*2 512 czas uśredniania

Mały wzrost i silna funkcjonalność

Różnorodne podstawowe korzyści funkcjonalne do użytku
