Typ wyświetlacza cyfrowego o wysokiej precyzjiLaserowy czujnik odległości przemieszczenia
Charakterystyka produktu:
Numer części: FSD23-15-AA
Odległość od środka pomiaru: 15 mm
Zakres pomiarowy: ± 5 mm
Liniowość: ± 0,1% FS
Powtarzalność: 1μm
Wyjście sterujące: NPN/PNP maks. 100 mA/DC30 V ((napięcie szczątkowe maks. 1,8 V)
Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64, Odległość pomiaru: Środek zakresu, Obiekt testowany: Biała ceramika
Analogowe wyjście napięciowe: wyjście 0-10 V, impedancja wyjściowa 100 Ω Analogowe wyjście prądowe: wyjście 4-20 mA, dopuszczalna rezystancja obciążenia poniżej 300 Ω
Ochrona: IP67
Temperatura pracy/wilgotność: -10 ~ 50⁰C / 35 ~ 85% RH bez zacieków i kondensacji
Precyzyjne możliwości pomiarowe
Precyzyjny czujnik CMos z unikalnymi algorytmami. Bardzo wysoka dokładność liniowa umożliwiająca bezkontaktowy i odporny na zużycie pomiar.ment.

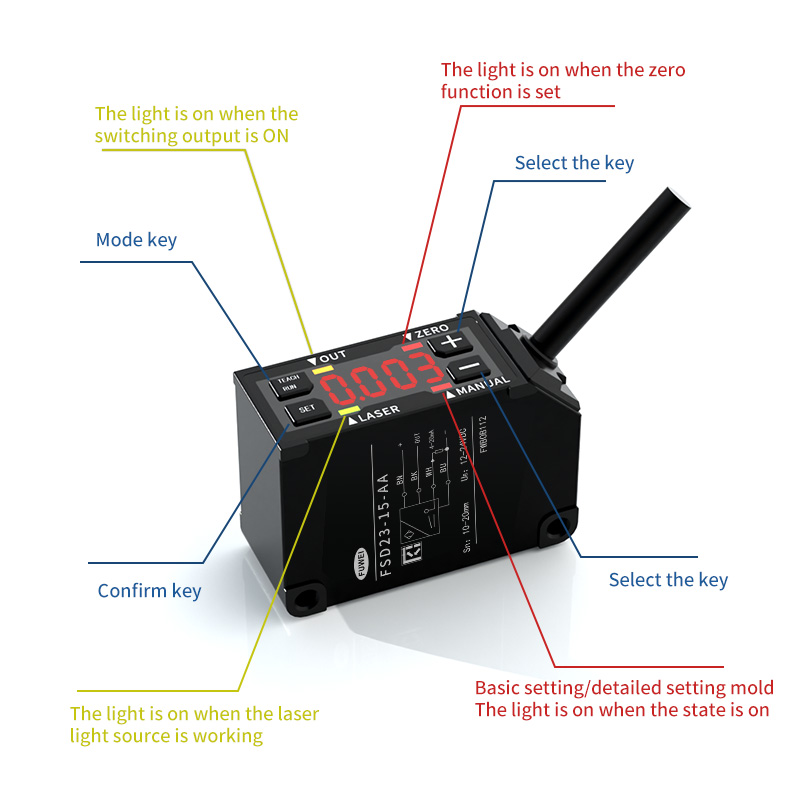

Wprowadzenie do panelu:
Wysoka rozdzielczość 1,0 μm
Łatwość obsługi i bardzo precyzyjny pomiar o rozdzielczości do 1,0 um oraz cyfrowy wyświetlacz LED sprawiają, że jest on przydatny w różnych zakładach produkcyjnych na całym świecie.
Wyświetlacz cyfrowy
Łatwo jest sprawdzić wielkość przemieszczenia i jednocześnie ją ustawić.
Konstrukcja o stopniu ochrony IP67
Dzięki klasie ochrony lP67 można go używać nawet w środowiskach o dużej wilgotności i zapyleniu. W otworze montażowym zainstalowana jest metalowa wkładka, którą można mocno dokręcić obwodowo obwodowo z momentem obrotowym 0,8 Nm.
Łatwe do zainstalowania
Wszystkie funkcje sterownika są zintegrowane z czujnikiem, dzięki czemu nie ma potrzeby instalowania osobnego sterownika, co pozwala zaoszczędzić miejsce.
Obsługiwana jest polaryzacja NPN/PNP
Przełączając przycisk, można zastosować polaryzację NPN/PNP do jednego produktu, co zmniejsza liczbę rejestracji w celach serwisowych i konserwacyjnych.

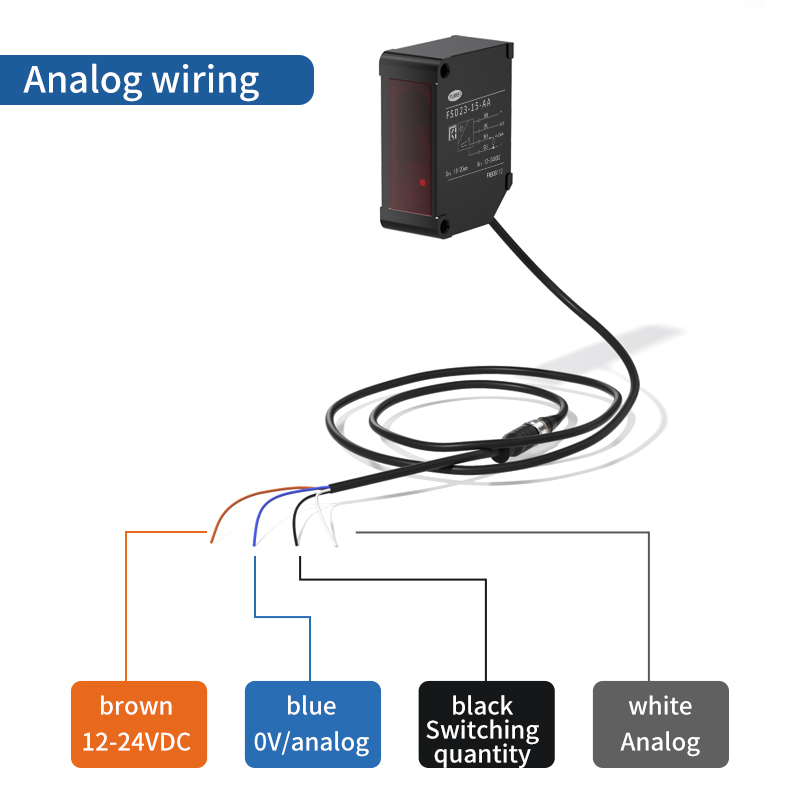

Okablowanie analogowe:
Wymiary produktu:

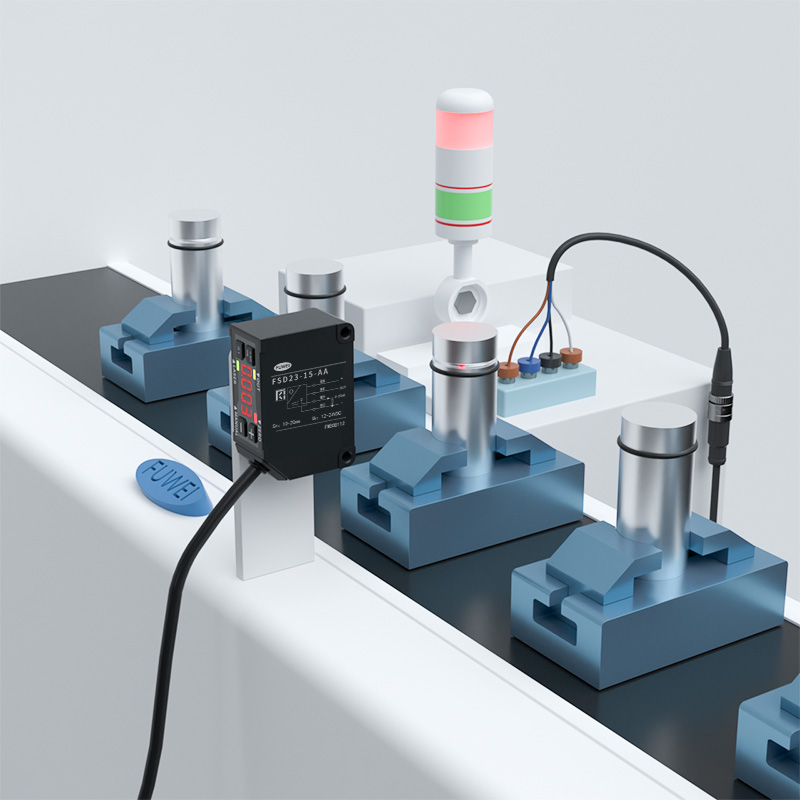

Prezentacja aplikacji:
Pomiar odległości chwytaka
Wykrywanie położenia igły dozującej
Monitorowanie wysokości deski
Automatyczna kontrola wysokości palnika

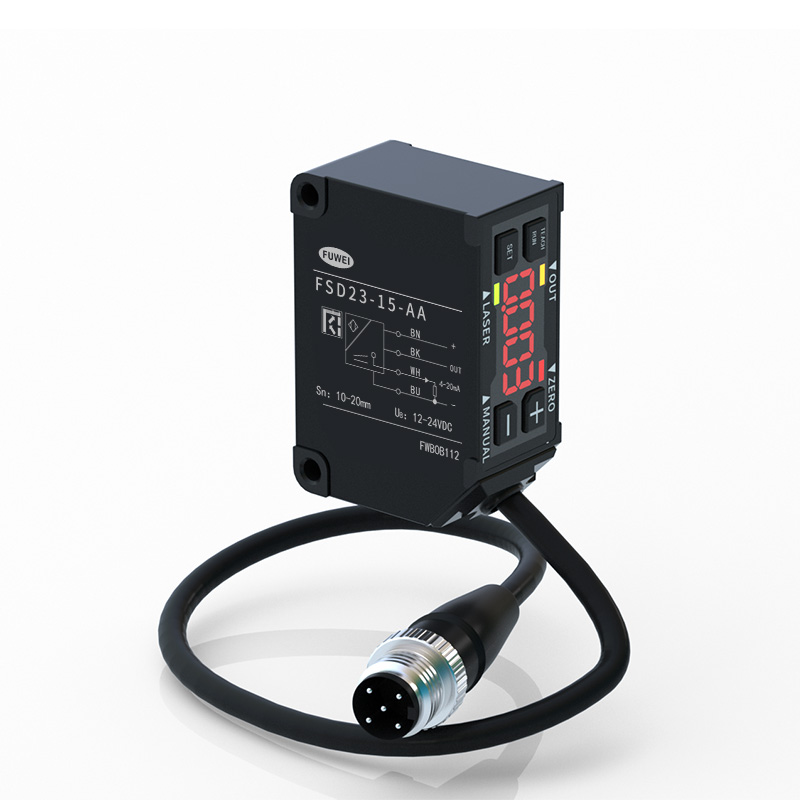

Wyświetlacz produktu:
Tryby i podstawowe operacje:
Jak przełączać się pomiędzy trybami
Naciśnij raz przycisk „ZERO/RUN”, aby powrócić do trybu wykrywania. Gdy wskaźnik „MANUAL” znajduje się w trybie ustawień podstawowych lub trybie ustawień szczegółowych, lampka kontrolna jest włączona.
Jak ustawić wartość parametru
Przyciski „+” i „Jeden”: Ustaw wybór elementów. Regulacja ustawionej wartości. Przycisk ZERO/RUN: Naciśnij raz, aby wrócić do trybu wykrywania.
Dane techniczne:
Prąd analogowy 4-20 mA Napięcie analogowe 0-10 V Wskaźnik laserowy: Zielony / Wskaźnik resetowania zera: Czerwony Wskaźnik wyjścia: pomarańczowy / wskaźnik trybu: czerwony
Numer części
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
Komunikacja RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Typy kablowe - komunikacja 485
/
/
/
FSD23-150-RS485

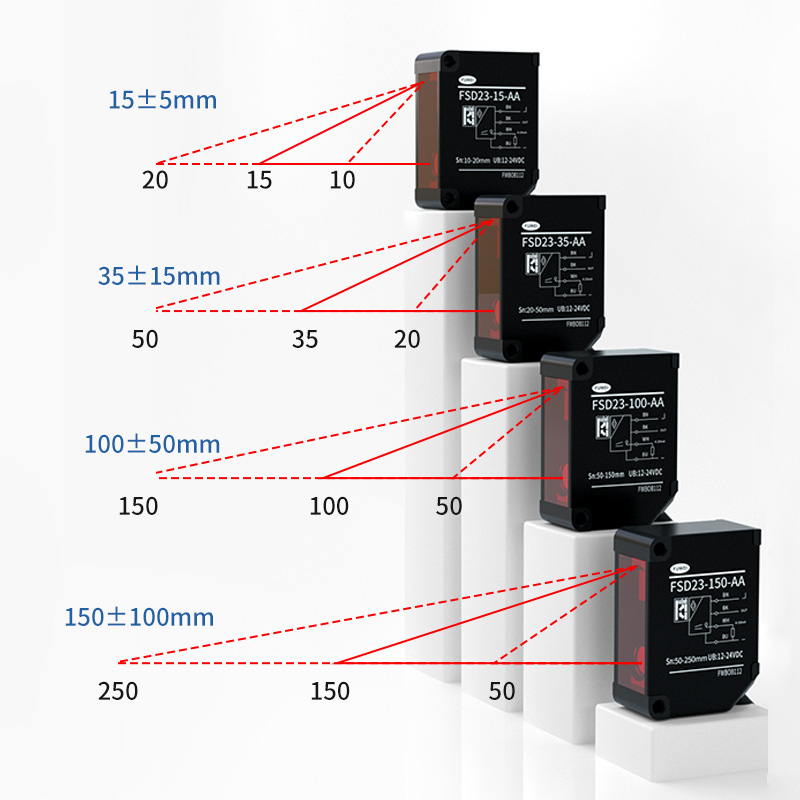

Środek zakresu pomiarowego
15mm
35mm
100mm
150mm
Zakres pomiaru
±5 mm
±15mm
±50 mm
±100mm
Źródło światła
Średni. Długość fali
Czerwona dioda laserowa (długość fali 650nm)
Maks. moc wyjściowa
390 µW
1mW
Klasa lasera
IEC/JIS
Klasa 1
Klasa 2
FDA
KLASA I
KLASA II
Rozmiar plamki*1
0,5 * 0,7 mm
0,45*0,80 mm
0,6 * 0,7 mm
0,5 * 0,55 mm
Liniowość
±0,1% pełnej skali
±0,1% pełnej skali
±0,1% pełnej skali
±0,5% pełnej skali
Powtarzalność*2
1μm
6μm
20μm
60μm
Okres próbkowania
500 μs / 1000 μs / 2000 μs / 4000 μs / AUTO
Dryft temperaturowy (wartość typowa)
±0,02% pełnej skali/⁰C
±0,02% pełnej skali/⁰C
±0,05% pełnej skali/⁰C
±0,08% pełnej skali/⁰C
Wskaźnik
Wejście MF (wielofunkcyjne).
Laser wyłączony, nauczanie, próbkowanie i zatrzymanie, jeden strzał, resetowanie zera
Wyjście sterujące
NPN/PNP maks. 100 mA/DC 30 V ((napięcie szczątkowe maks. 1,8 V)
Obecne zużycie
maks. 70 mA
Prąd analogowy
Wyjście 4-20mA, dopuszczalna rezystancja obciążenia poniżej 300Ω
Napięcie analogowe
Wyjście 0-10 V, impedancja wyjściowa 100 Ω
Obwód ochronny
Ochrona przed odwrotnym podłączeniem, ochrona nadprądowa
Kategoria ochrony
IP67 łącznie z częścią przyłączeniową
Temperatura pracy/wilgotność.
-10 ~ 50⁰C / 35 ~ 85% RH bez zamarzania i kondensacji
Temperatura przechowywania/wilgotność.
-20 ~ 60⁰C / 35 ~85%/wilgotność względna
Natężenie oświetlenia otoczenia
Światło słoneczne: maks. 20 000 lx. / Żarówka: maks. 3000 lx.
Odporność na wibracje
10 ~ 55 Hz, podwójna amplituda 1,5 mm, X, Y, Z przez 2 godziny
Odporność na wstrząsy
500mm/s2 (ok. 50G) X,Y,Z 3 razy każdy
Materiał
Aluminium
Waga
Około. 60g
Specyfikacje opierają się na stanie, chyba że wskazano inaczej: Temperatura otoczenia: 23⁰C,
Napięcie zasilania: 24VDC, Okres próbkowania: 500 μs, Uśrednianie: 64,Odległość pomiaru:Środek zakresu, Obiekt testowany: Biała ceramika
*1 Zdefiniowano przy sile środkowej 1/e2 (13,5%) w środku. Może występować światło wyciekające o innym rozmiarze niż określony. Czujnik może
może mieć wpływ obecność silnie odblaskowego obiektu w pobliżu obszaru detekcji.
*2 512 czasu uśredniania
Mały wzrost i duża funkcjonalność
Różnorodne podstawowe korzyści funkcjonalne do Twojego użytku
